Ecran de configuration du BMX EIA 0100

Vue d'ensemble

L’écran de configuration du module BMX EIA 0100 donne accès aux paramètres associés au module et aux équipements esclaves.

Illustration

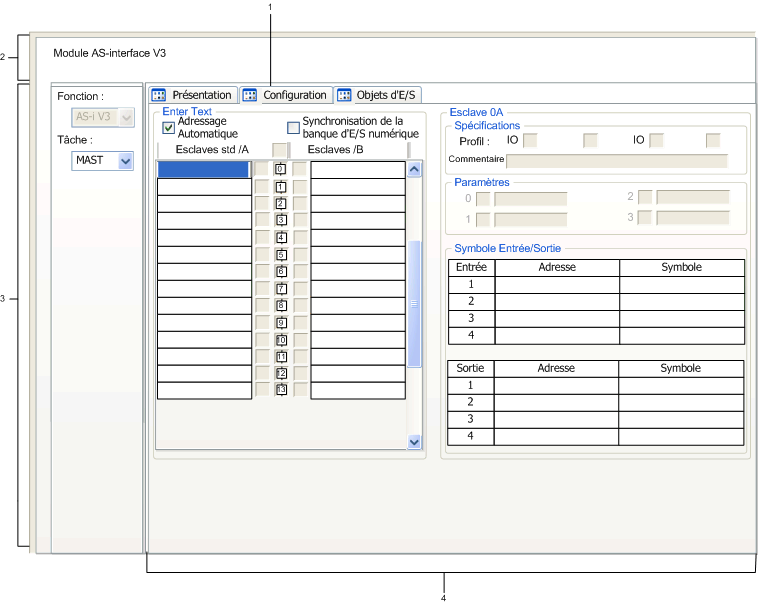

La figure ci-dessous représente un écran de configuration.

Description

Le tableau ci-après présente les éléments de l'écran de configuration et leurs fonctions.

Repère	Elément	Fonction
1	Onglets	L'onglet en avant plan indique le mode en cours (Config pour cet exemple). Chaque mode peut être sélectionné par l’onglet correspondant. Les modes possibles sont : Configuration, Mise au point, accessible seulement en mode Connecté, Diagnostics, accessible seulement en mode Connecté. NOTE : l'onglet Objets d'E/S est utilisé pour obtenir un aperçu des objets d'entrée/sortie.
2	Module	Cette zone rappelle l’intitulé abrégé du module et l’état du module en mode Connecté. Dans la même zone se trouvent trois voyants qui indiquent l’état du module connecté : RUN indique l’état de fonctionnement du module. ERR signale une erreur à l'intérieur du module, I/O signale une erreur externe dans le module ou une erreur détectée dans l'application.
3	Paramètres généraux	Cette zone permet de choisir les paramètres généraux associés à la voie : Fonction : la fonction de bus AS-I V3 ne peut pas être modifiée (en grisé). Tâche : les objets à échange implicite de la voie sont échangés par les tâches MAST ou FAST.
4	Configuration	Ces champs permettent de définir les paramètres de configuration de la voie. Certains choix peuvent ne pas être disponibles (en grisé). Il y a quatre champs : Configuration AS-Interface, les caractéristiques de l’esclave sélectionné, les paramètres appliqués à l’esclave sélectionné, les symboles des entrées et des sorties associées à un équipement.
