Représentation du bus AS-Interface dans le Navigateur du projet
Traduction de la notice originale
A propos de nous
Navigateur du projet
Lorsque vous déclarez un module BMX EIA 0100 sur le rack d'automate, le bus AS-Interface est représenté dans le répertoire Configuration du navigateur de projet. Le numéro du bus AS-Interface est calculé automatiquement par Control Expert. Cette valeur est modifiable.
Après avoir déclaré tous les esclaves sur le bus AS-Interface et validé la configuration, les esclaves AS-Interface apparaissent eux aussi sur le bus AS-Interface du navigateur de projet. Chaque esclave est indiqué avec son numéro d’adresse. L’affichage du bus AS-Interface et des esclaves permet de voir de façon simple leur adressage topologique.

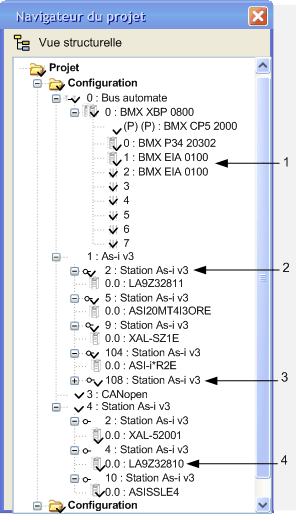

La figure suivante représente le bus AS-Interface avec ses esclaves dans le navigateur de projet :
Parties du navigateur de projet
Explication des parties AS-Interface du navigateur de projet :
Numéro
1
Maîtres de bus avec leurs emplacements dans le rack
2
2 : Esclave à l'adresse 2, banque A
3
Esclave étendu à l'adresse 8, banque B
4
Nom catalogue de l'esclave
Modification du numéro du bus
La procédure de modification du numéro de bus AS-Interface est décrite ci-après :
Etape
Action
1
Fermez l’écran de configuration du module AS-Interface (s’il est ouvert).
2
Dans le navigateur de projet, cliquez avec le bouton droit de la souris sur le module AS-Interface et choisissez Propriétés.
Résultat : la fenêtre Propriétés du bus s'ouvre :
3
Dans la fenêtre Propriétés du bus, choisissez le numéro du bus souhaité, compris entre 1 et 999.
4
Cliquez sur OK pour valider la modification.
Résultat : l'adresse de l'équipement esclave connecté à ce module AS-Interface est modifiée.
