Câbles BMX FCW •01S
Traduction de la notice originale
A propos de nous
Introduction
Le raccordement des modules à connecteur 40 broches à des capteurs, pré-actionneurs ou bornes se fait au moyen d'un câble destiné à permettre la transition fiable et directe en fil à fil des entrées/sorties du module.
Description des câbles
Les câbles BMX FCW •01S sont pré-assemblés et composés :

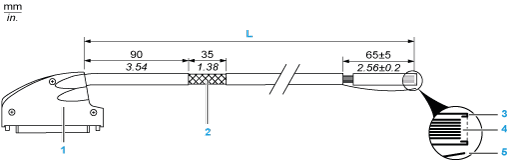

La figure ci-dessous illustre les câbles BMX FCW •01S :
1
Connecteur 40 broches, type FCN
2
Blindage du câble
3
Pre-dénudage de la gaine extérieure
4
Fils non dénudés
5
Brin en nylon facilitant le retrait de la gaine
L
Longueur variable selon la référence.
Le câble est disponible en 2 longueurs différentes :
Brochage

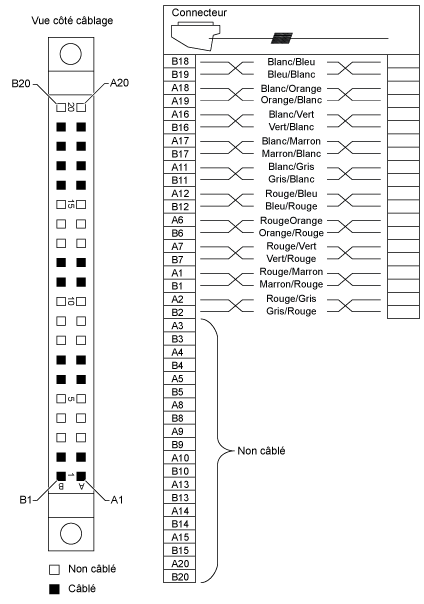

Le schéma ci-dessous illustre le raccordement des câbles BMX FCW •01S :
Caractéristiques
Le tableau suivant présente les caractéristiques des câbles BMX FCW •01S :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Classification LSZH
Non
Description des conducteurs
Nombre de conducteurs
20
Section du conducteur (calibre)
0,34 mm2 (22 AWG)
Environnement
Température de service
-25 à 70 °C (-13 à 158 °F)
Normes applicables
DIN47100
Installation des câbles
DANGER
RISQUE D'ELECTROCUTION
Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Prenez toutes les précautions nécessaires au moment de l'installation pour éviter que des erreurs ne surviennent dans les connecteurs. Le branchement d'un mauvais connecteur peut provoquer un comportement inattendu de l'application.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

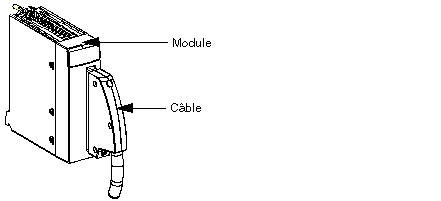

Le schéma ci-après représente le raccordement du cordon sur le module :
Pour plus d'informations, reportez-vous à la section Installation d'un connecteur FCN 40 broches sur un module.
