Installation d'un bornier 20 broches sur un module
Traduction de la notice originale
A propos de nous
Présentation
Les modules avec raccordement par bornier 20 broches nécessitent que le bornier soit raccordé au module. Ces opérations de montage et démontage sont détaillées ci-après.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
L'embrochage ou le débrochage d'un bornier doit être effectué avec les alimentations capteurs et pré-actionneurs coupées.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
DETERIORATION DE L'EQUIPEMENT
Ne connectez pas un bornier CA dans un module CC. Cela provoquerait des dommages sur le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Installation du bornier
Le tableau ci-après présente la procédure de montage du bornier 20 broches sur un module d'entrées/sorties TOR.
Procédure de montage
Etape
Action
1
Le module étant en place sur le rack, procédez au montage du bornier en insérant le codeur du bornier (partie inférieure arrière) dans celui du module (partie inférieure avant), comme illustré ci-dessus.
NOTE : les connecteurs du module comportent des indicateurs de direction pour l'installation du bornier.
2
Fixez le bornier au module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier.
Couple de serrage : 0,4 N•m (0,30 lbf-ft).
NOTE : si ces vis ne sont pas serrées, le bornier risque de ne pas être fixé correctement au module.
Codage du bornier 20 broches
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'APPLICATION
Codez le bornier comme indiqué ci-après pour éviter qu'il ne soit monté sur un autre module.
Le branchement incorrect d'un connecteur peut provoquer un comportement inattendu de l'application.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
ATTENTION
DESTRUCTION DU MODULE
Codez le bornier comme indiqué ci-après pour éviter qu'il ne soit monté sur un autre module.
Le branchement d'un connecteur incorrect peut provoquer la destruction du module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Lorsque vous montez un bornier 20 broches sur un module dédié à ce type de bornier, vous pouvez coder le bornier et le module à l'aide de plots. Les plots ont pour but d'empêcher le montage du bornier sur un autre module. Cela permet d'éviter les insertions incorrectes lors du remplacement d'un module.
Le codage est effectué par l'utilisateur à l'aide des plots de la roue de détrompage du STB XMP 7800. Vous pouvez remplir uniquement les six emplacements au centre de la partie gauche (vue depuis le câblage) du bornier, et vous pouvez remplir les six emplacements de détrompage du module dans la partie gauche.
Pour fixer le bornier au module, un emplacement de module avec un plot doit correspondre à un emplacement vide du bornier, ou un bornier avec un plot doit correspondre à un emplacement vide du module. Vous pouvez remplir les 6 emplacements disponibles.

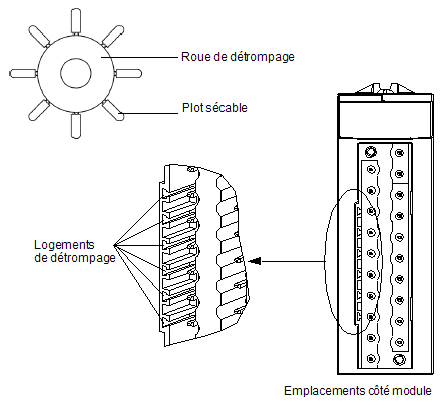

Le schéma ci-après présente une roue de détrompage, ainsi que les emplacements du module utilisés pour le codage des borniers 20 broches.

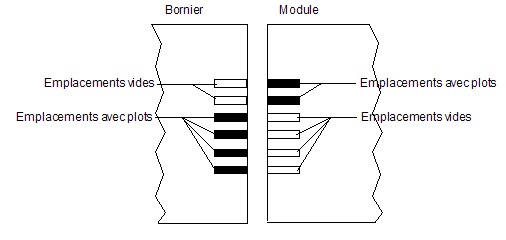

Le schéma ci-après présente un exemple de configuration de codage qui permet de fixer le bornier au module :

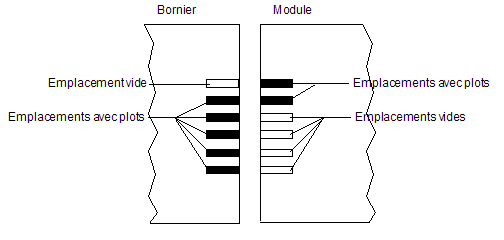

Le schéma ci-après présente un exemple de configuration de codage qui ne permet pas de fixer le bornier au module :
