Présentation
Les modules avec raccordement de type FCN à 40 broches nécessitent que le connecteur soit raccordé au module. Ces opérations de montage et démontage sont détaillées ci-après.
DANGER
CHOC ELECTRIQUE
Coupez l'alimentation des capteurs et des pré-actionneurs avant de raccorder ou de démonter un connecteur de type FCN.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
DETERIORATION DE L'EQUIPEMENT
Ne connectez pas un connecteur CA à un module CC, sous peine de dommages matériels.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Installation du connecteur

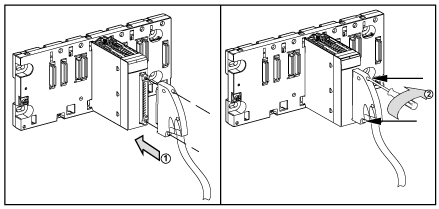

Le tableau suivant explique la procédure de montage du connecteur sur les modules :
Procédure de montage :
Etape
Action
1
Une fois le module en place sur le rack, insérez le connecteur FCN du câble dans le connecteur du module, comme illustré ci-dessus.
2
Solidarisez le connecteur avec le module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier.
Couple de serrage : 0,4 N•m (0,30 lbf-ft).
NOTE : si ces vis ne sont pas serrées, le bornier risque de ne pas être fixé correctement au module.
