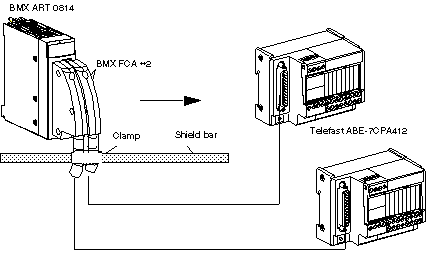

Le système précâblé TELEFAST comprend un câble de raccordement et une sous-base d'interface, comme indiqué ci-dessous :
L'accessoire TELEFAST ABE-7CPA412 est une embase pour la connexion sur bornier à vis du module 4 entrées analogiques.
NOTE : une fois l'armoire où se trouve l'accessoire TELEFAST ABE-7CPA412 localisée et mise sous tension, attendez au moins 45 min afin d'obtenir la meilleure précision de la compensation CJC. Il n'est pas nécessaire d'attendre 45 min si la compensation est effectuée par une sonde Pt100 externe.
Avec la compensation de soudure froide du TELEFAST ABE-7CPA412 et pour garantir les précisions indiquées, le mouvement d'air autour du TELEFAST ABE-7CPA412 ne doit pas dépasser 0,1 m/s. Les variations de température ne doivent pas dépasser 10 °C/heure et le TELEFAST ABE-7CPA412 doit être placé à au moins 100 mm de toute source de chaleur.
Le TELEFAST ABE-7CPA412 peut fonctionner avec une plage de températures allant de -40 °C à +80 °C.
Câbles de raccordement BMX FCA ••2
Les câbles BMX FCA ••2 sont pré-assemblés et composés :
-
à l'une des extrémités, d'un connecteur 40 broches (type FCN) duquel sort 1 gaine comportant 20 fils ;
-
à l'autre extrémité, d'un connecteur Sub-D 25 broches.

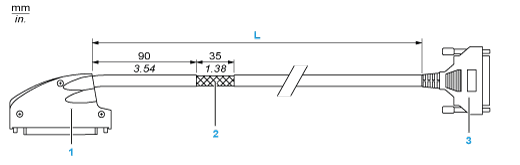

La figure ci-dessous illustre les câbles BMX FCA ••2 :
1
Connecteur 40 broches, type FCN
2
Blindage du câble
3
Connecteur Sub-D 25 broches
L
Longueur variable selon la référence.
Le câble est disponible en 3 longueurs différentes :
-
1,5 m (4,92 ft) : BMX FCA 152
-
3 m (9,84 ft) : BMX FCA 302
-
5 m (16,40 ft) : BMX FCA 502
Le tableau suivant présente les caractéristiques des câbles BMX FCA ••2 :
|
Caractéristique
|
Valeur
|
|
Câble
|
Matériau de la gaine
|
PVC
|
|
Classification LSZH
|
Non
|
|
Environnement
|
Température de service
|
-25 à 70 °C (-13 à 158 °F)
|
Raccordement des capteurs
Les capteurs peuvent être raccordés à l'accessoire TELEFAST ABE-7CPA412 (
illustration).
Câblages
Légende :
Fonctionnement en mode TC avec compensation de soudure froide Telefast.
Légende :

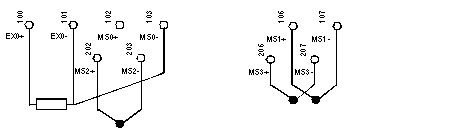

Fonctionnement en mode TC avec compensation de soudure froide à l'aide d'une sonde PT100 à 2 fils.
Légende :

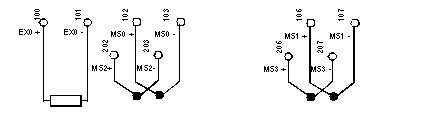

Fonctionnement en mode TC avec compensation de soudure froide à l'aide d'une sonde PT100 à 3 fils.
