Cadencement des mesures
(Traduction du document original anglais)
Introduction

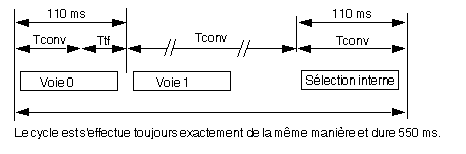

Le temps de cycle du module TSX AEY 414 est toujours 550 ms.
Cette valeur n'est pas affectée par la fréquence d'alimentation (50 ou 60 Hz). Les mesures sont effectuées de la manière suivante : voie 0, voie 1, voie 2, voie 3 et sélection interne.
Bilan de la durée du cycle
Le tableau suivant décrit les différents temps de cycle :
Type de temps
Bilan des temps de cycle
Total
Temps de scrutation pour la voie 0
  • Test de câblage : 4 ms
  • Conversion de la voie : 106 ms
110 ms
Temps de scrutation pour la voie 1
  • Test de câblage : 4 ms
  • Conversion de la voie : 106 ms
110 ms
Temps de scrutation pour la voie 2
  • Test de câblage : 4 ms
  • Conversion de la voie : 106 ms
110 ms
Temps de scrutation pour la voie 3
  • Test de câblage : 4 ms
  • Conversion de la voie : 106 ms
110 ms
Temps de scrutation pour la voie 4
  • Test de câblage : 4 ms
  • Conversion de la voie : 106 ms
110 ms
Sélection interne
  • Sélection interne : 110 ms
110 ms
Total
550 ms
NOTE : la sélection interne correspond à la température interne ou aux références internes pour l'auto-étalonnage du module ou encore à la compensation de ligne pour les plages thermocouples.
