Le module
TSX AEY 414 est une chaîne d'acquisition multigamme, à 4 entrées isolées entre elles. Ce module offre pour chacune de ses entrées et suivant le choix fait en
configuration, les gammes :
-
thermocouple : B, E, J, K, L, N, R, S, T et U,
-
tension : -13..+63 mV,
-
thermosonde Pt100, Pt1000, Ni1000 en 2 ou 4 fils, ou gamme ohmique : 0..400 Ohms, 0..3850 Ohms,
-
haut niveau +/-10 V, 0..10 V, +/- 5 V, 0..5 V (0..20 mA avec un shunt externe) ou 1..5 V (4..20 mA avec un shunt externe). Il est à noter que les shunts externes sont livrés avec le produit.
NOTE : le bornier est fourni séparément sous la référence TSX BLY 01.

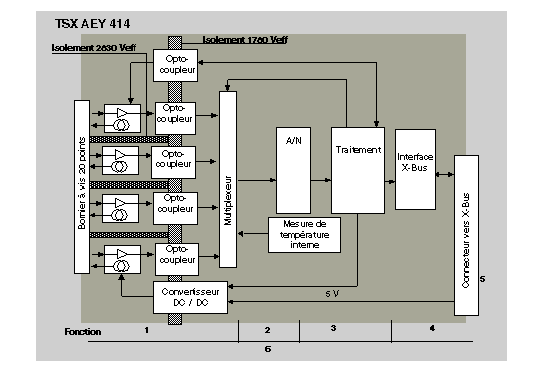

Le module d’entrées TSX AEY 414 réalise les fonctions suivantes :
Le détail des fonctions est le suivant :
|
Repère
|
Elément
|
Fonction
|
|
1
|
Raccordement au processus et scrutation des voies d’entrées
|
-
raccordement physique au processus par un bornier à vis,
-
sélection du gain, en fonction des caractéristiques des signaux d'entrées, définies en configuration pour chaque voie (gamme haut niveau, thermocouple ou thermosonde),
-
multiplexage.
|
|
2
|
Numérisation des signaux analogiques des mesures d'entrées
|
Numérisation des signaux analogiques des mesures d'entrées.
|
|
3
|
Transformation des mesures d'entrées dans une unité exploitable par l'utilisateur
|
-
prise en compte des coefficients de recalibration et d'alignement à appliquer sur les mesures (voie par voie et gamme par gamme), ainsi que des coefficients d'autocalibration du module,
-
linéarisation de la mesure fournie par les thermosondes Pt ou Ni,
-
linéarisation de la mesure et prise en compte de la compensation de soudure froide interne ou externe, dans le cas des thermocouples,
-
mise à l'échelle des mesures, en fonction des paramètres de configuration (unités physiques ou gamme utilisateur).
|
|
4
|
Interface et communication avec l’application
|
-
gestion des échanges avec le processeur,
-
adressage géographique,
-
réception des paramètres de configuration du module et des voies,
-
envoi des valeurs mesurées, ainsi que de l’état du module, à l’application.
|
|
5
|
Alimentation du module
|
-
|
|
6
|
Surveillance du module et indication des défauts éventuels à l’application
|
-
test de la chaîne de conversion,
-
test du dépassement de gamme sur les voies,
-
test de la présence du bornier,
-
test de la liaison capteur (sauf sur les gammes +/-10 V, 0..10V, +/-5 V, 0..5V (0..20mA),
|
