Contrôle de dépassement

Introduction

Le module TSX AEY 420 propose 6 plages de tension ou de courant pour chacune de ses entrées.

Quelle que soit la plage sélectionnée, le module recherche toujours un dépassement pour vérifier que la mesure est comprise entre un seuil inférieur et un seuil supérieur.

Ce contrôle est facultatif.

Le module tolère généralement un dépassement de 5 % de la plage de courant positive couverte.

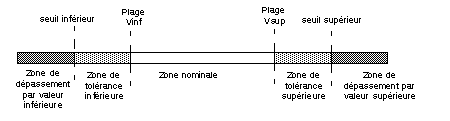

Zones de mesures

La plage de mesures est divisée en 5 zones :

Zone nominale

Plage de mesures correspondant à la plage choisie.

Zone de tolérance supérieure

Varie entre la valeur maximale de la plage (par exemple : +10 V pour la plage +/-10 V) et le seuil supérieur.

Zone de tolérance inférieure

Varie entre la valeur minimale de la plage (par exemple : -10 V pour la plage +/-10 V) et le seuil inférieur.

Zone de dépassement supérieure

Zone située au-delà du seuil supérieur.

Zone de dépassement inférieure

Zone située en deçà du seuil inférieur.

Indications de dépassement

Dans les zones de dépassement par valeur supérieure/inférieure, il y a un risque de saturation de l'appareil de mesure. Pour prendre en compte ce risque dans le programme utilisateur, des bits d'erreur détectée ont été préparés :

Nom du bit	Indication (quand = 1)
%IWr.m.c.1.5	La valeur lue est dans la zone de tolérance inférieure.
%IWr.m.c.1.6	La valeur lue est dans la zone de tolérance supérieure.
%IWr.m.c.2.1	Si le contrôle de dépassement par valeur inférieure/supérieure est requis, ce bit signale que la valeur courante est dans l'une des deux plages non autorisées : %MWr.m.c.2.14 signale un dépassement inférieur, %MWr.m.c.2.15 signale un dépassement supérieur.
%Ir.m.c.ERR	Défaut de voie détecté.

NOTE : Lors d'un dépassement par valeur inférieure/supérieure, les pics dans la valeur mesurée sont supprimés pour que la valeur en défaut respecte le seuil approprié.

Valeurs des seuils de dépassement par valeur inférieure/supérieure

Les valeurs de ces seuils sont configurables indépendamment l'une de l'autre. Elles peuvent prendre des valeurs entières comprises entre les valeurs suivantes :

Plage	Zone de tolérance inférieure			Zone de tolérance supérieure
	Valeur par défaut	Valeur maximale	Min. Valeur	Valeur par défaut	Valeur minimale	Valeur maximale
Bipolaire +/-10 V	-0,125 x /2	0	-0,25 x /2	-0,125 x /2	0	0,25 x /2
Unipolaire 0-10 V, 0-5 V, 1-5 V, 0-20 mA, 4-20 mA	-0,125 x	0	-0,25 x	0,125 x	0	0,25 x
Normalisée	-1250	0	-2 500	1250	0	2 500
Utilisateur bipolaire +/-10 V	-0,125 x /2	0	-0,25 x /2	-0,125 x /2	0	0,25 x /2
Utilisateur unipolaire 0-10 V, 0-5 V, 1-5 V, 0-20 mA, 4-20 mA	-0,125 x	0	-0,25 x	0,125 x	0	0,25 x

Légende :
	Valeur supérieure de plage - Valeur inférieure de plage
