Introduction
Si tous les processus liés aux événements sont désactivés, le temps de cycle du module TSX AEY 420 est de 1 ms. Il n'est pas affecté par le nombre d'entrées en cours d'utilisation.
Les mesures sont reliées de la manière suivante : voie 0, voie 1, voie 2 et voie 3.
Le cycle de scrutation est prolongé de 0,15 ms par voie si le traitement lié aux événements est activé.
Bilan de la durée du cycle
Le tableau suivant décrit les différents temps de cycle :
Configuration
Temps de cycle
Pas de traitement événementiel
1 ms
1 voie avec traitement événementiel
1,15 ms
2 voies avec traitement événementiel
1,30 ms
3 voies avec traitement événementiel
1,45 ms
4 voies avec traitement événementiel
1,60 ms

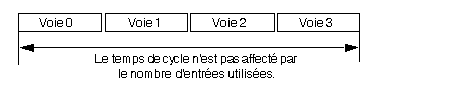

Illustration :
