Le module TSX AEY 420 gère 2 seuils par voie (seuils 0 et 1).
Lorsqu'un ou plusieurs de ces seuils sont franchis, le module peut déclencher le traitement événementiel.
Une zone neutre située autour de ces seuils est utilisée pour éviter un déclenchement accidentel de l'événement si la mesure analogique fluctue autour des seuils.
Vous pouvez associer une action de traitement événementiel à une voie analogique lors de la
configuration logicielle du module.
L'événement est déclenché si :
-
la mesure est inférieure à (Seuil 0 – Zone neutre) ;
-
la mesure est supérieure à (Seuil 0 + Zone neutre) ;
-
la mesure est inférieure à (Seuil 1 – Zone neutre) ;
-
la mesure est supérieure à (Seuil 1 + Zone neutre).
Masquage des causes de l'événement
Les causes de l'événement peuvent être masquées ou validées par la programmation, à l'aide de bits du mot %QWr.m.c :
|
Adresse
|
Fonction (0 = maquer, 1 = valider)
|
|
%QWr.m.c.1.0
|
Franchissement (supérieur) du seuil 0.
|
|
%QWr.m.c.1.1
|
Franchissement (inférieur) du seuil 0.
|
|
%QWr.m.c.1.2
|
Franchissement (supérieur) du seuil 1.
|
|
%QWr.m.c.1.3
|
Franchissement (inférieur) du seuil 1.
|
Les bits du mot %IWr.m.c.2 indiquent la cause racine de l'événement :
|
Adresse
|
Fonction (1 = événement, 0 = pas d'événement).
|
|
%IWr.m.c.2.0
|
Franchissement (supérieur) du seuil 0.
|
|
%IWr.m.c.2.1
|
Franchissement (inférieur) du seuil 0.
|
|
%IWr.m.c.2.2
|
Franchissement (supérieur) du seuil 1.
|
|
%IWr.m.c.2.3
|
Franchissement (inférieur) du seuil 1.
|

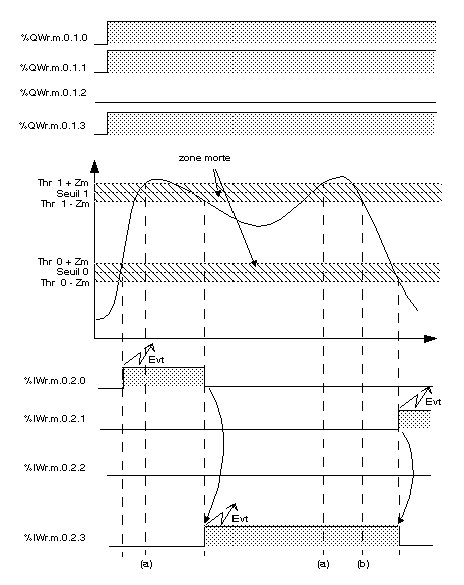

L'exemple suivant montre la détection des franchissements sur la voie 0 :
Informations complémentaires
Le franchissement du seuil 1 en montée est masqué. Le déclenchement de l'événement associé n'est par conséquent pas activé (cas a).
Le mot d'entrée %IWr.m.c.2 est mis à jour uniquement lorsqu'une nouvelle cause d'événement apparaît (cas b).
Lorsque la valeur mesurée est égale au seuil, mais qu'il n'y a pas de franchissement, aucun événement n'est déclenché.
Vous pouvez activer ou désactiver le traitement événementiel en configurant chaque voie.
Un numéro d'événement (de 0 à 63) est affecté à chaque voie. Le choix du numéro détermine la priorité de l'événement (0 = priorité maximale, 1 à 63 = priorité inférieure).
La zone neutre est la zone située autour de chaque seuil (0 et 1). Sa valeur dépend de la plage de mesure configurée et de l'échelle utilisée. L'utilisateur ne peut pas la modifier. Les intervalles de la zone neutre sont les suivants :
-
(+Zm) qui est ajouté à chacun des seuils (0 et 1),
-
(-Zm) qui est soustrait de chacun des seuils (0 et 1).
Le tableau suivant indique les valeurs (+/-Zm) de la zone neutre en fonction de la plage de mesure et du type d'échelle utilisée :
|
|
Plage
|
|
+/-10 V
|
0 à 10 V
|
0 à 5 V et
0 à 20 mA
|
1 à 5 V et
4 à 20 mA
|
|
Echelle normalisée
|
3
|
3
|
6
|
7
|
|
Echelle utilisateur
|
|
|
|
|
|
|
|
Légende
|
|
(1): ΠλαγεD = Seuil de plage supérieur – Seuil de plage inférieur
|
Exemple de calcul de la zone neutre :
Pour une plage de 0 à 10 V où l'échelle utilisateur configurée est -5 000/5 000.
Plage Δ = 5 000 -(-5 000) = 10 000
La valeur de +Zm et -Zm sera donc 3.
