Présentation du module TSX AEY 420

Généralités

Le module TSX AEY 420 est une chaîne de mesure industrielle 4 entrées haut niveau, rapides.

Associés à des capteurs ou des transmetteurs, ils permettent de réaliser des fonctions de surveillance, de mesure et de régulation des processus continus.

Le module TSX AEY 420 offre pour chacune de ses entrées la gamme +/-10 V, 0..10 V, 0..5 V, 1..5 V, 0..20 mA ou 4..20 mA, suivant le choix fait en configuration.

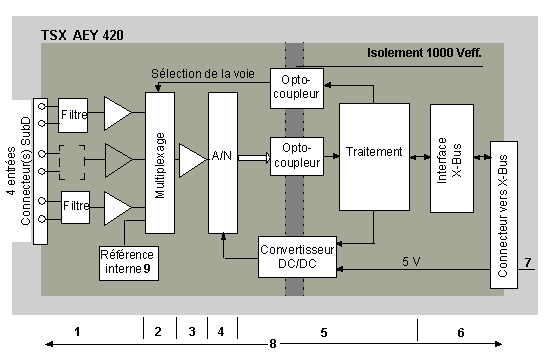

Synoptique

Le module d’entrées TSX AEY 420 réalise les fonctions suivantes :

Description

Le tableau suivant présente les différentes fonctions :

Repère	Elément	Fonction
1	Raccordement au processus et scrutation des voies d’entrées	raccordement physique au processus, au travers de connecteur(s) SubD, adaptation des signaux d’entrées par filtrage analogique.
2	Multiplexage des signaux d’entrées	scrutation des voies d’entrées, par multiplexage statique.
3	Adaptation des signaux d’entrées	Adaptation des signaux d’entrées.
4	Numérisation des signaux analogiques des mesures d’entrées	convertisseur analogique / numérique 16 bits.
5	Transformation des mesures d’entrées dans une unité exploitable par l’utilisateur	prise en compte des coefficients de recalibration et d’alignement à appliquer sur les mesures, ainsui que des coefficients d’autocalibration du module, mise à l’échelle des mesures, en fonction des paramétres de configuration.
6	Interface et communication avec l’application	gestion des échanges avec le processeur, adressage géographique, réception des paramétres de configuration du module et des voies, envoi des valeurs mesurées, ainsi que l’état du module, à l’application.
7	Alimentation du module	-
8	Surveillance du module et indication des défauts éventuels à l’application	test de la chaîne de conversion, test du dépassement de gamme sur les voies, test de la présence du bornier, test du chien de garde.
9	Référence interne	la lecture d’une référence interne de tension étalon permet au module de calculer ses coefficients d’autocalibration.
