Le cadencement des mesures dépend du cycle utilisé, défini lors de la configuration : Cycle normal ou cycle rapide :
-
en cycle normal, le temps de cycle de scrutation est fixe ;
-
en cycle rapide, seules les voies déclarées comme étant utilisées sont scrutées. Le temps du cycle de scrutation est donc proportionnel au nombre de voies utilisées.
NOTE : le filtrage est désactivé en mode de cycle rapide.
Cycle de scrutation des voies

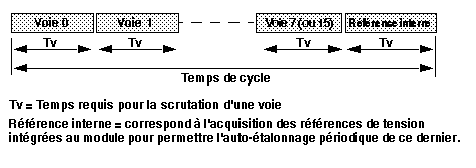

Le cycle de scrutation des voies utilisé en mode de cycle normal est le suivant :
Le cycle de scrutation des voies utilisé en mode de cycle rapide est le suivant :
Calcul de la durée du cycle
Le tableau suivant indique des valeurs de cycle de scrutation basées sur le type de cycle sélectionné :
|
Module
|
Cycle normal
|
Cycle rapide
|
|
TSX AEY 800
|
27 ms
|
(N+1) x 3 ms
où N = nombre de voies utilisées.
|
|
TSX AEY 1600
|
51 ms
|
(N+1) x 3 ms
où N = nombre de voies utilisées.
|
NOTE : Le cycle du module n'est pas synchronisé avec le cycle automate. Au début de chaque cycle automate, les valeurs des voies sont prises en compte. Si le temps de cycle de la tâche MAST est inférieur à celui du module, certaines valeurs ne changent pas.
Illustration :
