Présentation des modules TSX AEY 800 et TSX AEY 1600

Généralités

Les modules TSX AEY 800 et TSX AEY 1600 sont des chaînes de mesure industrielle 8/16 entrées haut niveau.

Associés à des capteurs ou des transmetteurs, ils permettent de réaliser des fonctions de surveillance, de mesure et de régulation des procéssus continus.

Les modules TSX AEY 800 et TSX AEY 1600 offrent pour chacune de leurs entrées la gamme +/-10 V, 0..10 V, 0..5 V, 1..5 V, 0..20 mA ou 4..20 mA, suivant le choix fait en configuration.

L’écran de mise au point affiche en temps réel la valeur et l’état de chacune des voies du module sélectionné. Il permet également d’accéder aux réglages des valeurs de filtrage et d’alignement.

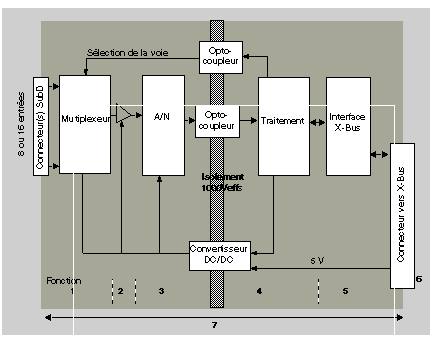

Synoptique

Les modules d’entrées TSX AEY 800 et TSX AEY 1600 réalisent les fonctions suivantes :

Description

Le tableau suivant présente les différentes fonctions des modules d’entrées TSX AEY 800 et TSX AEY 1600.

Repère	Elément	Fonction
1	Raccordement au processus et scrutation des voies d’entrées	raccordement physique au processus, au travers de connecteur(s) SubD, protection du module contre les surtensions par des diodes écrêteuses, adaptation des signaux d’entrées par filtrage analogique, scrutation des voies d’entrées, par multiplexage statique.
2	Adaptation des signaux d’entrées	sélection du gain, en fonction des caractéristiques des signaux d’entrées, définies en configuration (gamme unipolaire ou bipolaire, en tension ou en courant), compensation des dérives de la chaîne d’amplification.
3	Numérisation des signaux analogiques des mesures d’entrées	convertisseur analogique / numérique 12 bits.
4	Transformation des mesures d’entrées dans une unité exploitable par l’utilisateur	prise en compte des coefficients de recalibration et d’alignement à appliquer sur les mesures, ainsi que des coefficients d’autocalibration du module, filtrage (filtre numérique) des mesures, en fonction des paramètres de configuration, mise à l’échelle des mesures, en fonction des paramètres de configuration.
5	Interface et communication avec l’application	gestion des échanges avec le processeur, adressage géographique, réception des paramètres de configuration du module et des voies, envoi des valeurs mesurées, ainsi que l’état du module, à l’application.
6	Alimentation du module	-
7	Surveillance du module et indication des défauts éventuels à l’application	test de la chaîne de conversion, test du dépassement de gamme sur les voies, test de la présence du bornier, test du chien de garde.
