Cette section contient des directives pour l'utilisation d'un thermocouple avec compensation de soudure froide interne et externe.
Utilisation de la compensation de soudure froide interne
Lorsque des mesures sont effectuées par thermocouple avec compensation de soudure froide (et uniquement dans ce cas), il est recommandé de se conformer aux règles d'installation suivantes :
-
L'automate ne doit pas être directement ventilé, car il doit y avoir une convection naturelle.
-
Les variations de la température ambiante ne doivent pas dépasser 5 °C par heure.
-
Les modules contigus doivent dissiper entre 2,2 W et 3,3 W, ce qui correspond à la plupart des modules généralement utilisés (TSX P57, TSX DEY 16D2, TSX DEY 32DK, TSX DEY 16FK, TSX DSY 16R5, TSX AEY 414, etc.).
-

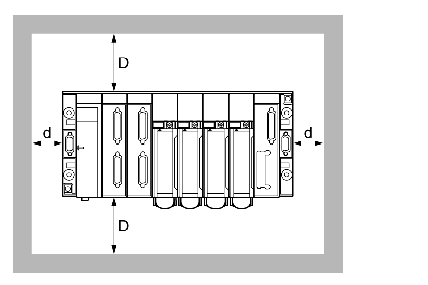

Le module TSX AEY 414 doit être installé sur un automate avec une hauteur (D) de 150 mm minimum et une largeur (d) de 100 mm.
Si vous suivez ces directives, le module peut être installé dans un endroit ouvert, une armoire ou un boîtier.
Le module continue à fonctionner même si vous ne respectez pas les directives d'installation. Cependant, la précision des mesures des entrées configurées dans la plage des thermocouples sera modifiée. Dans des conditions de ventilation stable et avec une configuration définie, la mesure sera tout simplement décalée d'une valeur stable, pour laquelle vous pourrez effectuer une compensation en alignant les capteurs.
Voir la correspondance de l'alignement des capteurs pour le module TSX AEY 414.
NOTE : Etant donné que le thermocouple B n'est pas affecté par la compensation de soudure froide de 0 à 70 °C, ces contraintes d'installation ne s'appliquent pas.
Utilisation de la compensation de soudure froide externe
L'utilisation d'un thermocouple avec compensation de soudure froide externe nécessite que la température de la compensation de soudure froide soit obtenue à l'aide d'une sonde Pt100 de classe A sur la voie 0 (sonde non fournie). Les voies 1, 2 et 3 du module peuvent ensuite être utilisées pour mesurer le thermocouple.
Dans cette configuration, il n'existe pas de contrainte d'installation spécifique pour le module TSX AEY 414. Cependant, la sonde Pt100 ne doit pas être éloignée du bornier de câblage.
