Vous pouvez étendre le nombre de racks pour :
-
augmenter le nombre de modules,
-
étendre la zone couverte par le rack afin de pouvoir installer des modules d'E/S plus près des différentes machines qu'ils contrôlent.
NOTE : Seul le bus X est étendu via des racks d'extension raccordés en boucle de chaînage. Les modules qui requièrent le raccordement au bus Ethernet ne fonctionnent pas s'ils sont installés dans des racks d'extension.
Vous pouvez utiliser l'un des racks Modicon X80 comme rack d'extension. Pour les racks X80 avec embase Ethernet (BMEXBP••00 et BMEXBP••02), les connexions Ethernet des emplacements de module sont désactivées.
Extension de rack local M580
NOTE : L'extension de rack local M580 dans une configuration de redondance d'UC n'est pas autorisée.
Le nombre de racks d'extension autorisés dans le rack local M580 dépend de la CPU sélectionnée :
|
CPU
|
Nombre maximum de racks d'extension X80
|
|
BMEP581020
|
3
|
|
BMEP582020
|
|
BMEP582040
|
|
BMEP583020
|
7
|
|
BMEP583040
|
|
BMEP584020
|
|
BMEP584040
|
|
BMEP585040
|
|
BMEP586040
|
Dans une configuration à plusieurs racks M580, les racks (rack local principal et racks d'extension) sont reliés entre eux par une boucle de chaînage à l'aide de
câbles d'extension de bus X connectés aux modules d'extension de rack BMXXBE1000.
NOTE : dans la boucle de chaînage de racks X80, la longueur maximum cumulée des câbles de bus X est de 30 m (98,42 pi).
Outre les racks d'extension Modicon X80, le rack local M580 prend également en charge les racks d'extension Premium TSXRKY••EC. Pour plus d'informations sur les architectures M580 comprenant des racks X80 et Premium, consultez le chapitre
Utilisation de racks Premium dans un système M580.
Vous ne pouvez ajouter qu'un seul rack d'extension X80 à une station RIO Ethernet. La longueur maximum du câble de bus X dans une station RIO Ethernet est de 30 m.
NOTE : vous ne pouvez pas installer des modules d'E/S Premium dans une station RIO Ethernet.
Extension de rack local M340
Le nombre de racks d'extension autorisés dans le rack local M340 dépend de l'UC sélectionnée :
|
Station
|
Nombre maximum de racks d'extension X80
|
|
Processeur
|
Version du SE
|
|
BMXP341000
|
01.00
|
1
|
|
>= 02.00
|
2
|
|
BMXP342000
|
>= 02.00
|
4
|
|
BMXP342010
|
01.00
|
1
|
|
>= 02.00
|
4
|
|
BMXP3420102
|
01.00
|
1
|
|
>= 02.00
|
4
|
|
BMXP342020
|
01.00
|
1
|
|
>= 02.00
|
4
|
|
BMXP342030
|
01.00
|
1
|
|
>= 02.00
|
4
|
|
BMXP3420302
|
01.00
|
1
|
|
>= 02.00
|
4
|
|
BMXPRA0100
|
–
|
3
|
Dans une configuration à plusieurs racks M340, les racks (rack local principal et racks d'extension) sont reliés entre eux par une boucle de chaînage à l'aide de
câbles d'extension de bus X connectés aux modules d'extension de rack BMXXBE1000.
NOTE : dans la boucle de chaînage, la longueur maximum cumulée des câbles de bus X est de 30 m.

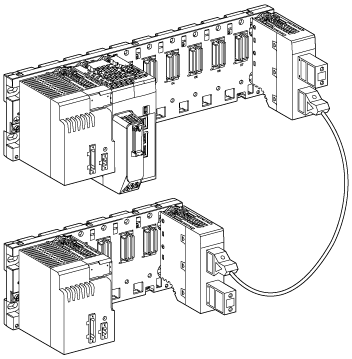

Voici un exemple de rack local principal avec un rack d'extension local :
NOTE :
-
Chaque rack dispose d'une alimentation et d'un module d'extension BMXXBE1000.
-
Les deux modules d'extension sont reliés par un câble d'extension ( BMXXBC•••K, dans le cas présent).
-
Les ports non utilisés sur les deux modules d'extension sont munis d'une terminaison de ligne TSXTLYEX.
