Présentation
La figure ci-dessous représente des accessoires utilisés pour relier les modules BMXXBE0100 d'un rack local principal et un rack d'extension :
1
Câble d'extension
2
Terminaisons de ligne
Câbles d'extension
ATTENTION
COURANT DE DÉMARRAGE
L'insertion ou l'extraction d'un câble d'extension ne doit être effectuée que si tous les éléments de la station sont hors tension (racks, ordinateur, etc.).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Les câbles d'extension TSXCBY•••K et BMXXBC•••K sont munis, à chaque extrémité, d'un connecteur mâle SUB D à 9 broches, qui se branche sur le connecteur femelle SUB D à 9 broches des modules d'extension de rack.

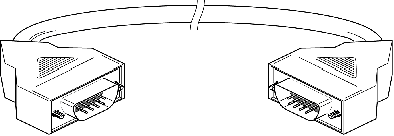

Les connecteurs des câbles TSXCBY•••K sont droits :

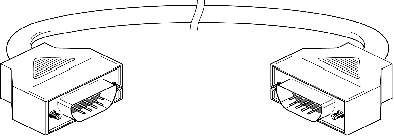

Les connecteurs des câbles BMXXBC•••K sont inclinés à 45° :
NOTE : Pour relier deux modules d'extension de rack situés dans un boîtier, il est recommandé d'utiliser des câbles BMX XBC •••K avec connecteurs à 45°.
La longueur prédéfinie d'un câble d'extension est indiquée par les 3 chiffres de la référence du câble :
Référence du câble
Longueur
Connecteurs droits
TSXCBY010K
1 m (3,28 pi)
TSXCBY030K
3 m (9,84 pi)
TSXCBY050K
5 m (16,40 pi)
TSXCBY120K
12 m (39,37 pi)
TSXCBY180K
18 m (59,05 pi)
TSXCBY280KT
28 m (91,86 pi)
Connecteurs coudés
BMXXBC008K
0,8 m (2,63 pi)
BMXXBC015K
1,5 m (4,92 pi)
BMXXBC030K
3 m (9,84 pi)
BMXXBC050K
5 m (16,40 pi)
BMXXBC120K
12 m (39,37 pi)
Terminaisons de ligne TSXTLYEX
Le bus d'extension doit comporter une terminaison de ligne à chaque extrémité.
Une terminaison de ligne est constituée d'un connecteur SUB D 9 broches et d'un cache contenant les éléments d'adaptation. Ils doivent être montés sur le connecteur SUB D 9 broches du module d'extension à chaque extrémité de la ligne.

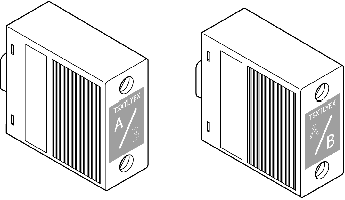

Illustration
ATTENTION
COURANT DE DÉMARRAGE
Le branchement ou le retrait d'une terminaison de ligne ne doit être effectué que lorsque tous les racks de la station sont hors tension.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Les terminaisons de ligne sont marquées A/ ou /B. Un rack d'extension doit utiliser une terminaison de ligne étiquetée A/ et une autre étiquetée /B. Si vous équipez le connecteur inutilisé dans le rack principal d'une terminaison de ligne A/, vous devez équipez le connecteur inutilisé dans le dernier rack d'une terminaison de ligne /B.
Les figures suivantes représentent les options possibles pour installer les terminaisons de ligne TSXTLYEX en fonction de l'étiquette dans différentes extensions de bus.

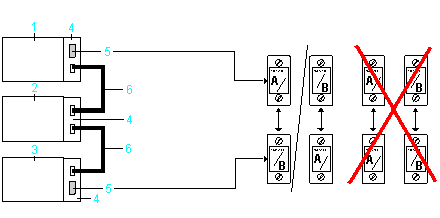

Terminaisons de ligne avec racks Modicon X80 uniquement :
1
Rack principal X80
2
premier rack d'extension X80
3
dernier rack d'extension X80
4
Modules BMXXBE1000 dans chaque rack
5
Terminaison de ligne TSXTLYEX dans le rack principal et le dernier rack
6
Câbles d'extension BMXXBC•••K ou TSXCBY•••K entre chaque rack

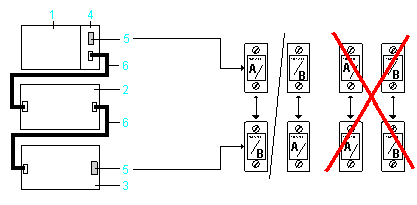

Terminaisons de ligne avec racks d'extension Modicon X80 et Premium :
1
Rack principal X80
2
premier rack d'extension Premium
3
dernier rack d'extension Premium
4
Module BMXXBE1000
5
Terminaison de ligne TSXTLYEX dans le rack principal et le dernier rack
6
Câbles d'extension BMXXBC•••K ou TSXCBY•••K entre chaque rack
