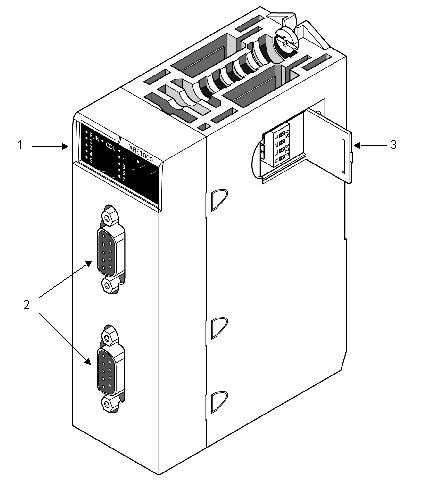

1LED du module d'extension de rack
2Connecteurs SUB-D femelles à 9 broches pour les câbles de bus
3Interrupteurs d'adressage de rack
Commutateur
|
Adresse du rack
|
|||||||
---|---|---|---|---|---|---|---|---|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
OFF
|
OFF
|
OFF
|
OFF
|
ON
|
ON
|
ON
|
ON
|
2
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
3
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
4
|
Non utilisé
|
Etape
|
Action
|
---|---|
1
|
Eteignez les alimentations dans les racks dont les adresses sont en conflit.
|
2
|
Définissez des adresses de racks uniques et correctes à l'aide des commutateurs d'adresses situés sur le module d'extension de rack.
|
3
|
Rétablissez l'alimentation des racks.
|

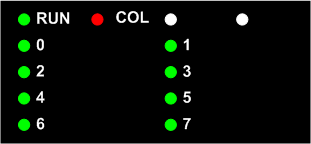

LED
|
Etat
|
Indication
|
---|---|---|
RUN (vert)
|
Allumé
|
Le module fonctionne normalement.
|
Eteint
|
|
|
COL (rouge)
|
Allumé
|
Détection d'une collision d'adresses de rack :
|
Éteint
|
Chaque rack d'extension dispose d'une adresse unique.
|
|
0 à 7 (vert) :
|
Allumé ou éteint
|
Adresse du rack.
Vérifiez que chaque module d'extension a une seule LED d'adresse allumée.
|
Type de consommation/alimentation
|
Description
|
---|---|
Consommation sur l'alimentation 3,3 VCC
|
22 mA
|
Puissance dissipée sur l'alimentation 3,3 VCC du rack
|
73 mW
|
Consommation sur l'alimentation 24 VCC du rack
|
160 mA
|
Puissance dissipée sur l'alimentation 24 VCC du rack
|
3,84 W
|
