Configuration des alimentations capteurs et pré-actionneurs
Il est conseillé de réaliser le contrôle des différentes alimentations dans l'ordre ci-après.
Etape
Action
1
Mettez sous tension l'alimentation de l'automate et les entrées (capteurs) par le contacteur KM (voir schéma).
2
Si l'automate est en mode RUN et en marche MANU/AUTO, mettez sous tension l'alimentation des sorties (pré-actionneurs) via le contacteur KA. Celle-ci est asservie au contact du relais d'alarme de chaque alimentation, uniquement en marche AUTO.
Remarque :
en courant alternatif, le contacteur KA contrôle l'alimentation des capteurs.
En courant continu, le contacteur KA contrôle l'alimentation des capteurs et des pré-actionneurs.
NOTE : Avant le redémarrage de l'installation suite à un arrêt (coupure secteur ou arrêt d'urgence), suivez les recommandations indiquées dans Instructions générales de sécurité.
Exemple 1

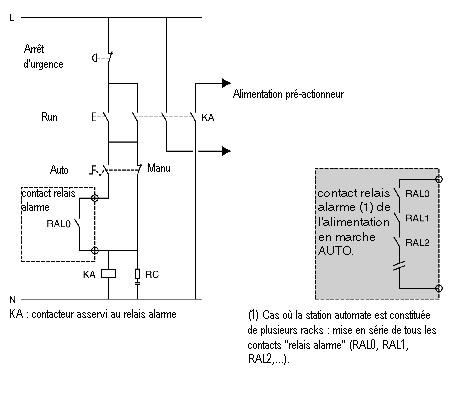

Le schéma ci-dessous illustre une station automate alimentée par un courant alternatif :
Exemple 2

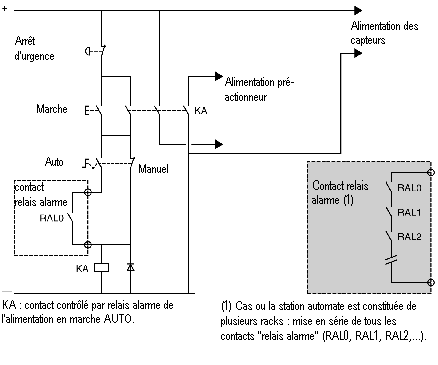

Le schéma ci-dessous illustre une station automate alimentée par un courant continu :
