Connexion des modules d'alimentation en courant alternatif
Traduction de la notice originale
Présentation
Cette section présente le raccordement des modules d'alimentation en courant alternatif BMXCPS2000, BMXCPS3500, BMXCPS4002
Protection de ligne
Le module d'alimentation est destiné aux installations basse tension où la branche d'alimentation principale est protégée au niveau des fils à l'aide de dispositifs tels que des fusibles ou des disjoncteurs qui limitent la tension à 15 A en Amérique du Nord et à 16 A dans le reste du monde. Pour plus d'informations, reportez-vous à la section Normes et certifications.
NOTE : Les modules d'alimentation en courant alternatif sont équipés d'origine d'un fusible de protection. Ce fusible, branché sur l'entrée de phase du circuit de·courant alternatif, est situé à l'intérieur du module et n'est pas accessible.

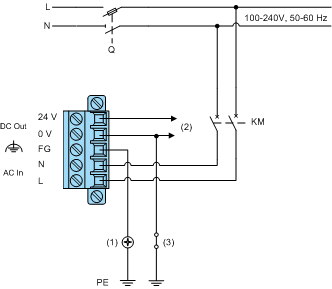

Schéma de câblage des modules BMXCPS2000 et BMXCPS3500
Le schéma suivant représente les connexions du bornier 5 broches sur un circuit de courant alternatif :
(1)
Vis de mise à la terre du rack
(2)
Alimentation des capteurs
(3)
Kit de connexion du blindage
FG
Terre fonctionnelle
PE
Terre de protection
N
Neutre
L
Phase
Q
Sectionneur général
KM
Contacteur de ligne ou disjoncteur
NOTE : Pour connecter la terre fonctionnelle (FG) à la terre de protection (PE), consultez la section Mise à la terre du rack et du module d'alimentation.

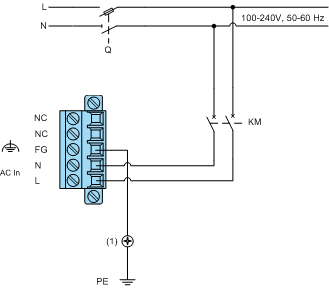

Schéma de câblage du module BMXCPS4002
AVERTISSEMENT
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT
Ne connectez aucun câble aux connexions de type NC (No connection)
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Le schéma suivant représente les connexions du bornier 5 broches sur un circuit de courant alternatif :
(1)
Vis de mise à la terre du rack
NC
Pas de connexion
FG
Terre fonctionnelle
PE
Terre de protection
N
Neutre
L
Phase
Q
Sectionneur général
KM
Contacteur de ligne ou disjoncteur
NOTE : Pour connecter la terre fonctionnelle (FG) à la terre de protection (PE), consultez la section Mise à la terre du rack et du module d'alimentation.
