Cette section présente le raccordement des modules d'alimentation en courant continu à un circuit de courant alternatif :
-
BMXCPS2010 (24 VCC)
-
BMXCPS3020 (24 à 48 VCC)
-
BMXCPS4022 (24 à 48 VCC)
-
BMXCPS3540T (125 VCC)
-
BMXCPS3522 (125 VCC)
Le module d'alimentation est destiné aux installations basse tension où la branche d'alimentation principale est protégée au niveau des fils à l'aide de dispositifs tels que des fusibles ou des disjoncteurs qui limitent la tension à 15 A en Amérique du Nord et à 16 A dans le reste du monde. Pour plus d'informations, reportez-vous à la section
Normes et certifications.
NOTE : Les modules d'alimentation en courant continu sont équipés d'origine d'un fusible de protection. Ce fusible, branché à la tension d'entrée, est situé à l'intérieur du module et n'est pas accessible.

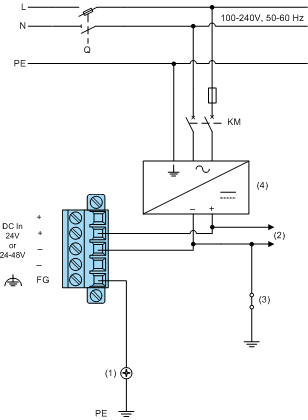

Schéma de câblage des modules BMXCPS2010, BMXCPS3020 et BMXCPS4022
Le schéma suivant représente les connexions du bornier 5 broches sur un circuit de courant alternatif mis à la terre :
(1)
Vis de mise à la terre du rack
(2)
Alimentation des capteurs
(3)
Kit de connexion du blindage
(4)
Convertisseur CA/CC isolation de base minimale
FG
Terre fonctionnelle
PE
Terre de protection
N
Neutre
L
Phase
Q
Sectionneur général
KM
Contacteur de ligne ou disjoncteur

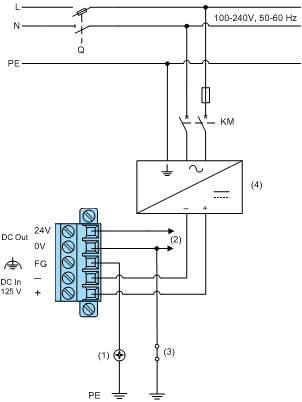

Schéma de câblage du module BMXCPS3540T
(1)
Vis de mise à la terre du rack
(2)
Alimentation des capteurs
(3)
Kit de connexion du blindage
(4)
Convertisseur CA/CC isolation de base minimale
FG
Terre fonctionnelle
PE
Terre de protection
N
Neutre
L
Phase
Q
Sectionneur général
KM
Contacteur de ligne ou disjoncteur

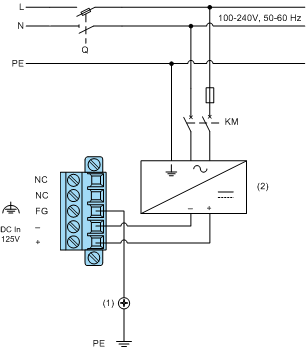

Schéma de câblage BMXCPS3522
Le schéma suivant représente les connexions du bornier 5 broches sur un circuit de courant alternatif mis à la terre :
(1)
Vis de mise à la terre du rack
(2)
Convertisseur CA/CC isolation de base minimale
NC
Non connectée
FG
Terre fonctionnelle
PE
Terre de protection
N
Neutre
L
Phase
Q
Sectionneur général
KM
Contacteur de ligne ou disjoncteur
