Diagnostic de port Ethernet
|
|
|
(Traduction du document original anglais)
|
|
Diagnostic de port Ethernet
|
|
|
(Traduction du document original anglais)
|
|
Si la case à cocher est...
|
Cette page...
|
|---|---|
|
Sélectionné
|
|
|
Désélectionnée
|
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez avec le bouton droit. Un menu contextuel s'affiche.
|
|
2
|
Dans le menu, sélectionnez menu Equipement → Diagnostic.
|
|
3
|
Dans le volet gauche de la fenêtre Diagnostic, sélectionnez le nœud du module de communication.
|
|
4
|

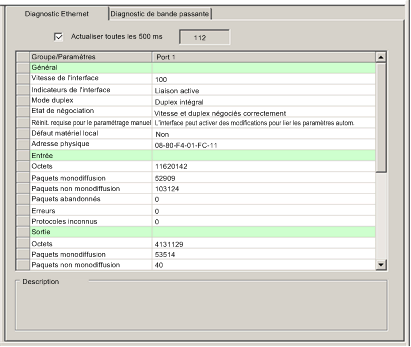

Cliquez sur l'onglet Diagnostic Ethernet pour ouvrir cette page.
|
|
Paramètre
|
Description
|
|---|---|
|
Paramètres généraux :
|
|
|
Vitesse de l'interface
|
Valeurs valides : 0, 10, 100 Mbits/s
|
|
Indicateurs de l'interface
|
Bit 0—Etat de la liaison : 0 = Inactive ; 1 = Active
|
|
Bit 1—Mode duplex (voir ci-dessous)
|
|
|
Bits 2...4—Etat de négociation (voir ci-dessous)
|
|
|
Bit 5—Paramétrage manuel nécessite un Reset (voir ci-dessous)
|
|
|
Bit 6—Défaut matériel local (voir ci-dessous)
|
|
|
Mode duplex
|
0 = semi-duplex ; 1 = duplex intégral
|
|
Etat de négociation
|
3 = vitesse et mode duplex négociés
4 = vitesse et liaison forcées
|
|
Paramétrage manuel nécessite un Reset
|
0 = automatique ; 1 = réinitialisation de l'équipement nécessaire
|
|
Défaut matériel local
|
0 = pas d'événement ; 1 = événement détecté
|
|
Adresse physique
|
Adresse MAC du module
|
|
Paramètres d'entrée :
|
|
|
Octets
|
Octets reçus sur l'interface
|
|
Paquets monodiffusion
|
Paquets monodiffusion (Ucast) reçus sur l'interface
|
|
Paquets non monodiffusion
|
Paquets non monodiffusion reçus sur l'interface
|
|
Paquets abandonnés
|
Paquets entrants reçus sur l'interface mais ignorés
|
|
Erreurs
|
Paquets entrants contenant des erreurs détectées (n'inclut pas les Entrants ignorés)
|
|
Protocoles inconnus
|
Paquets entrants avec protocole inconnu
|
|
Paramètres de sortie :
|
|
|
Octets
|
Octets reçus sur l'interface
|
|
Paquets monodiffusion
|
Paquets monodiffusion (Ucast) reçus sur l'interface
|
|
Paquets non monodiffusion
|
Paquets non monodiffusion reçus sur l'interface
|
|
Paquets abandonnés
|
Paquets entrants reçus sur l'interface mais ignorés
|
|
Erreurs
|
Paquets sortants contenant des erreurs détectées (n'inclut pas les Entrants ignorés)
|
|
Protocoles inconnus
|
Paquets sortants avec protocole inconnu
|
|
Paramètres du compteur d'erreur :
|
|
|
Erreurs d'alignement
|
Trames dont la longueur en octets n'est pas un nombre entier
|
|
Erreurs FCS
|
Trames reçues dont la vérification FCS ne réussit pas
|
|
Collisions simples
|
Trames transmises ayant subi une collision unique
|
|
Collisions multiples
|
Trames transmises ayant subi plusieurs collisions
|
|
Test d'erreurs SQE
|
Nombre de fois où une erreur de test SQE est détectée
|
|
Transmissions différées
|
Trames dont la première tentative de transmission est reportée car le support est occupé
|
|
Collisions tardives
|
Nombre de fois où une collision a été détectée au-delà de 512 temps bits dans la transmission d'un paquet
|
|
Collisions excessives
|
Trames dont la transmission ne réussit pas en raison de collisions excessives
|
|
Erreur de transmission MAC
|
Trames dont la transmission échoue en raison de la détection d'une erreur de transmission de la sous-couche MAC interne
|
|
Erreur Carrier Sense
|
Nombre de fois où la condition d'écoute de porteuse a été perdue ou n'a pas été affirmée lors d'une tentative de transmission de trame
|
|
Trames trop longues
|
Trames reçues dont la taille dépasse la limite autorisée
|
|
Erreur de réception MAC
|
Trames dont la réception sur une interface ne réussit pas en raison de la détection d'une erreur interne de réception de la sous-couche MAC
|
