Utilisation de la fenêtre Diagnostic

Introduction

La fenêtre Diagnostic permet d'afficher :

des icônes en forme de voyants (dans le volet gauche de la fenêtre) qui indiquent l'état de fonctionnement des modules, des équipements et des connexions ;
des pages (dans le volet droit de la fenêtre) qui présentent des données de diagnostic pour les éléments suivants :
- le module de communication,
- les nœuds d'esclave local activés pour le module de communication,
- les connexions EtherNet/IP entre le module de communication et un équipement EtherNet/IP distant.

NOTE : avant d'afficher la fenêtre Diagnostic, connectez le DTM associé au module de communication cible au module physique proprement dit. Pour ce faire, sélectionnez le nœud du module dans le Navigateur de DTM, puis sélectionnez Edition → Connecter.

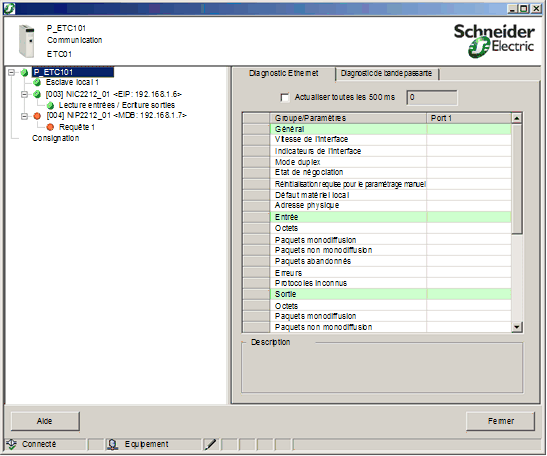

La fenêtre Diagnostic se présente comme suit :

Pour afficher la fenêtre Diagnostic, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez avec le bouton droit. Un menu contextuel s'affiche.
2	Dans le menu, sélectionnez menu Equipement → Diagnostic.

Voyants de diagnostic

Lorsque le DTM du module de communication est connecté au module de communication physique, Control Expert envoie une requête de message explicite une fois par seconde pour détecter l'état du module de communication ainsi que l'état des équipements distants et des connexions EtherNet/IP liés à ce module.

Control Expert place l'une des icônes d'état ci-dessous sur les nœuds de module, d'équipement ou de connexion dans le volet gauche de la fenêtre Diagnostic pour en indiquer l'état :

Icône	Indique l'état suivant pour...
Icône	Module de communication	Connexion à un équipement distant
	Etat RUN	Le bit de validité de chaque connexion EtherNet/IP et requête Modbus TCP, vers un équipement distant ou un sous-équipement ou module, est défini sur actif (1).
	Une des conditions suivantes : inconnu démarré arrêté non connecté	Le bit de validité d'au moins une connexion EtherNet/IP ou requête Modbus TCP, vers un équipement distant ou un sous-équipement ou module, est défini sur inactif (0).
