Diagnostic de bande passante

Introduction

La page Bande passante permet d'afficher des données générées de façon dynamique ou des données statiques relatives à l'utilisation de la bande passante du module de communication.

Cochez la case Actualiser toutes les 500 ms pour afficher des données statiques ou dynamiques, comme suit :

Si la case à cocher est...	Cette page...
Sélectionné	affiche des données mises à jour de façon dynamique toutes les 500 ms, et incrémente le nombre situé en haut du tableau chaque fois que les données sont actualisées.
Désélectionnée	affiche des données statiques, et n'incrémente pas le nombre situé en haut du tableau, qui affiche une valeur constante.

NOTE : Avant d'afficher la fenêtre Diagnostic, connectez le DTM associé au module de communication cible au module physique proprement dit. A cet effet, sélectionnez le nœud du module dans le Navigateur de DTM, puis sélectionnez Edition → Connexion.

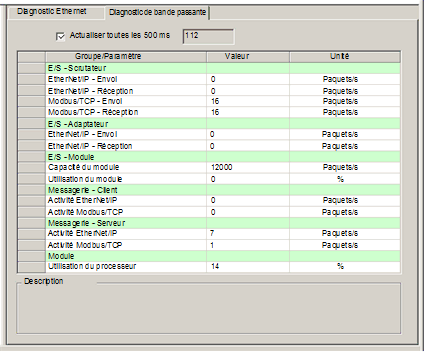

La page Diagnostic de bande passante se présente comme suit :

Pour afficher cette page, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de communication et cliquez avec le bouton droit. Un menu contextuel s'affiche.
2	Dans le menu, sélectionnez menu Equipement → Diagnostic. La fenêtre Diagnostic s'affiche.
3	Dans le volet gauche de la fenêtre Diagnostic, sélectionnez le nœud du module de communication.
4	Cliquez sur l'onglet Diagnostic de bande passante pour afficher cette page.

Paramètres de diagnostic de la bande passante

La page Diagnostic de bande passante affiche les paramètres suivants du module de communication :

Paramètre	Description
E/S - Scrutateur :
EtherNet/IP - Envoi	Nombre de paquets EtherNet/IP envoyés par le module depuis la dernière réinitialisation, en paquets/seconde.
EtherNet/IP - Réception	Nombre de paquets EtherNet/IP reçus par le module depuis la dernière réinitialisation, en paquets/seconde.
Requêtes Modbus TCP	Nombre de requêtes Modbus TCP envoyées par le module depuis la dernière réinitialisation, en paquets/seconde.
Réponses Modbus TCP	Nombre de réponses Modbus TCP reçues par le module depuis la dernière réinitialisation, en paquets/seconde.
E/S - Adaptateur :
EtherNet/IP - Envoi	Nombre de paquets EtherNet/IP envoyés par le module, dans le rôle d'esclave local, depuis la dernière réinitialisation, en paquets/seconde.
EtherNet/IP - Réception	Nombre de paquets EtherNet/IP reçus par le module, dans le rôle d'esclave local, depuis la dernière réinitialisation, en paquets/seconde.
E/S - Module
Capacité du module	Nombre maximal de paquets que peut gérer le module, en paquets par seconde.
Utilisation du module	Pourcentage de capacité du module de communication utilisé par l'application.
Messagerie - Client :
Activité EtherNet/IP	Nombre de messages d'E/S envoyés par le module, en utilisant le protocole EtherNet/IP, depuis la dernière réinitialisation, en paquets/seconde.
Activité Modbus TCP	Nombre de messages d'E/S envoyés par le module, en utilisant le protocole Modbus TCP, depuis la dernière réinitialisation, en paquets/seconde.
Messagerie - Serveur :
Activité EtherNet/IP	Nombre de messages d'E/S reçus par le module, en utilisant le protocole EtherNet/IP, depuis la dernière réinitialisation, en paquets/seconde.
Activité Modbus TCP	Nombre de messages d'E/S reçus par le module, en utilisant le protocole Modbus TCP, depuis la dernière réinitialisation, en paquets/seconde.
Module :
Utilisation du processeur	Pourcentage de capacité du processeur du module de communication Ethernet utilisé par le niveau actuel d'activité de communication.
