Voyants

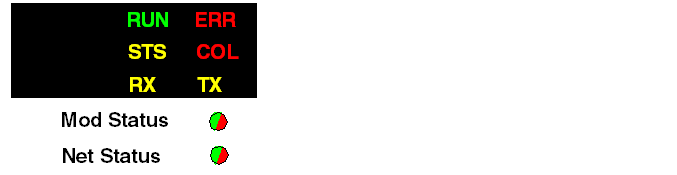

Le TSX ETC 100 comporte les voyants suivants :

Description des voyants

Utilisez les voyants pour déterminer l'état du module, comme indiqué ci-après :

Voyant	Couleur	Description
RUN	Vert	Eteint : indique que le module ne communique pas avec l'UC par l'intermédiaire de l'embase. Vert en continu : indique que le module communique avec l'UC par l'intermédiaire de l'embase.
ERR	Rouge	Eteint : Le module n'est pas alimenté en courant. Le module effectue un autotest. Le module est prêt à fonctionner. Rouge en continu : Le module n'est pas opérationnel. Une erreur de fonctionnement du logiciel s'est produite, entraînant une réinitialisation. Rouge clignotant : le module n'est pas configuré ou est en cours de configuration.
STS	Jaune	Eteint : Le module n'est pas alimenté en courant. Le module n'est pas prêt à fonctionner. Le module est prêt à fonctionner. Jaune en continu : Le module effectue un autotest. Une erreur de fonctionnement du logiciel s'est produite, entraînant une réinitialisation. Le module est configuré et opérationnel. Jaune en continu ou clignotant : le module n'est pas configuré ou est en cours de configuration. Le voyant STS (fixe) donne également des informations de diagnostic à l'aide de séquences de clignotements : Deux clignotements : le module ne dispose pas d'une adresse MAC. Trois clignotements : la liaison Ethernet n'est pas connectée. Quatre clignotements : le module a détecté une adresse IP en double. Cinq clignotements : le module est configuré en tant que client BOOTP et attend une réponse du serveur BOOTP. Six clignotements : le module utilise sa configuration IP par défaut (le module n'est pas configuré). Sept clignotements : le module a détecté une erreur de configuration. Remarque : si plusieurs des conditions ci-dessus sont détectées, le module affiche la condition par la séquence de clignotements courts.
COL	Rouge	Rouge clignotant : une collision a été détectée sur la liaison Ethernet.
RX (Activité de réception)	Jaune	Eteint : il n'y a pas d'activité de réception. Jaune clignotant : indique une activité de réception.
TX (Activité d'émission)	Jaune	Eteint : il n'y a pas d'activité d'émission. Jaune clignotant : indique une activité d'émission.
Mod Status (Etat du module)	Vert / Rouge	Eteint : le module n'est pas alimenté en courant. Vert en continu : le module fonctionne normalement. Vert clignotant : le module n'a pas été configuré. Rouge en continu : le module a détecté un défaut majeur. Rouge clignotant : le module a détecté un défaut récupérable.
Net Status (Etat du réseau)	Vert / Rouge	Eteint : le module n'est pas alimenté en courant ou aucune adresse IP ne lui est affectée. Vert en continu : le module a établi au moins une connexion CIP. Vert clignotant : le module a obtenu une adresse IP mais n'a pas établi de connexion CIP. Rouge en continu : le module a détecté que son adresse IP est déjà utilisée. Rouge clignotant : au moins une connexion CIP est arrivée à expiration et doit être rétablie, ou le module a été réinitialisé.
