Fenêtre des équipements
Traduction de la notice originale
A propos de nous
Présentation

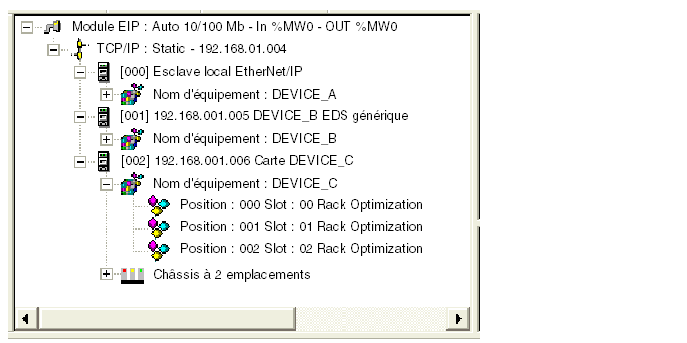

La fenêtre des équipements se trouve au centre de l'interface utilisateur de l'outil de configuration EtherNet/IP. Chaque équipement de votre configuration réseau y est représenté par un nœud. Un exemple de présentation de la fenêtre des équipements est donné ci-après :
Propriétés configurables
La fenêtre des équipements représente chaque équipement (et chaque groupe de propriétés configurables d'équipement de votre configuration réseau) par un nœud. Chaque nœud est identifié par une icône, comme suit :
Nœud
Icône
Ce nœud permet de configurer…
Canal
Les propriétés du canal de communication du module EtherNet/IP.
TCP/IP
Les paramètres d'adressage IP, SNMP et de serveur DHCP du module de communication EtherNet/IP.
Esclave local
Propriétés liées au rôle d'adaptateur d'E/S du module vis-à-vis d'un équipement distant faisant office de scrutateur d'E/S.
Equipement
Propriétés de n'importe quel équipement réseau EtherNet/IP possédant une adresse IP, y compris les périphériques modulaires et non modulaires.
Ensemble d'items
Nom attribué à un groupe d'items d'E/S.
Elément
Propriétés d'une connexion CIP entre le module de communication EtherNet/IP et les items d'E/S individuels.
Si le type de connexion est le suivant :
  • connexion de rack optimisée : cliquez sur la connexion occupant la première position pour afficher tous les items d'E/S de connexion de rack optimisée,
  • directe : cliquez sur une connexion occupant n'importe quelle position pour afficher les items d'E/S la concernant.
Châssis
Propriétés d'un châssis appartenant à un équipement modulaire.
Module
Paramètres d'un module d'E/S appartenant à un équipement modulaire.
