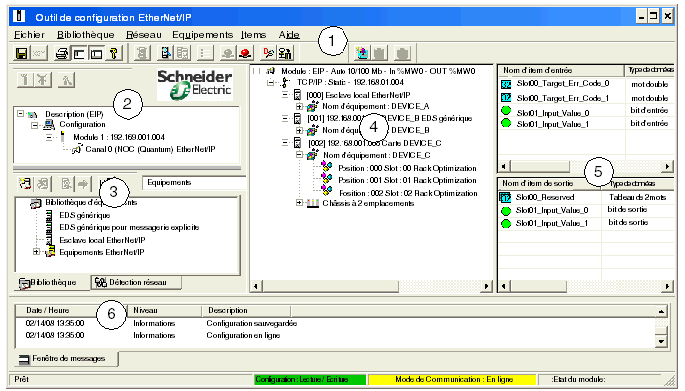

L'interface utilisateur de l'outil de configuration EtherNet/IP de Control Expert comporte les éléments suivants :
1
Menu principal
2
Zone de description
3
Zone d'espace de travail
4
Fenêtre des équipements
5
Zone des E/S
6
Fenêtre de messages
Une courte description des différents éléments de l'interface utilisateur EtherNet/IP figure ci-après.
La zone du menu principal comporte :
|
Option de menu
|
Contient les commandes…
|
|
Fichier
|
-
gestion et impression des fichiers,
-
choix d'affichage de l'interface,
-
opérations en ligne/hors ligne.
|
|
Bibliothèque
|
gestion des fichiers EDS dans la bibliothèques d'équipements.
|
|
Réseau
|
-
détection automatique des équipements du réseau EtherNet/IP,
-
actions en ligne, notamment :
-
mise en œuvre des équipements par les paramètres de configuration de port,
-
utilisation des équipements détectés automatiquement dans la zone Détection réseau.
|
|
Equipements
|
utilisation des équipements affichés dans la fenêtre des équipements, notamment :
-
affichage des équipements dans la commande arborescente de la fenêtre des équipements,
-
mise en œuvre des équipements par les paramètres de configuration de port,
-
création et configuration des connexions CIP pour les équipements,
-
diagnostic des équipements.
|
|
Items
|
ajout et suppression des entrées et sorties de la zone des E/S et modification de leur nom.
|
|
Aide
|
|
|
Barre d'outils
|
Contient des commandes relatives aux opérations suivantes…
|
|
Barre d'outils principale
|
-
gestion et impression des fichiers,
-
choix d'affichage de l'interface,
|
|
Barre d'outils des équipements
|
utilisation des équipements affichés dans la fenêtre des équipements, notamment :
-
affichage des équipements dans la commande arborescente de la fenêtre des équipements,
-
mise en œuvre des équipements,
-
création et configuration des connexions CIP pour les équipements,
-
diagnostic des équipements,
-
opérations en ligne/hors ligne.
|
|
Barre d'outils des items
|
ajout et suppression des entrées et sorties de la zone des E/S et modification de leur nom.
|
La zone de description décrit le module de communication EtherNet/IP et son adresse IP.
La zone d'espace de travail comporte deux onglets contenant :
-
la bibliothèque d'équipements, où vous pouvez :
-
afficher les propriétés et les fichiers EDS de tous les équipements EtherNet/IP disponibles,
-
ajouter un nouvel équipement et son fichier EDS dans la bibliothèque d'équipements,
-
supprimer un équipement de la bibliothèque d'équipements,
-
gérer l'affichage des équipements dans la bibliothèque d'équipements,
-
insérer un équipement sélectionné dans la configuration affichée dans la fenêtre des équipements.
-
la zone Détection réseau, où vous pouvez :
-
détecter automatiquement des équipements du réseau EtherNet/IP,
-
exécuter des actions en ligne, comme envoyer des messages explicites ou des commandes ping aux équipements du réseau,
-
afficher les propriétés et les fichiers EDS de tous les équipements EtherNet/IP disponibles,
-
insérer un équipement sélectionné dans la configuration affichée dans la fenêtre des équipements,
-
insérer tous les équipements détectés dans la configuration de la fenêtre des équipements en remplacement de l'ensemble des équipements de la configuration.
Vous pouvez afficher ou masquer l'espace de travail à l'aide de la commande Fichier → Préférences → Environnement de travail.
La fenêtre des équipements contient une commande arborescente dans laquelle figurent tous les équipements ajoutés à la configuration du réseau EtherNet/IP. Cette fenêtre permet d'effectuer les opérations suivantes :
-
affichage et modification des propriétés d'équipements EtherNet/IP sélectionnés, notamment :
-
les modules de communication EtherNet/IP,
-
les esclaves locaux,
-
les équipements distants,
-
les modules d'E/S.
-
mise en œuvre des équipements,
-
création et configuration des connexions CIP des équipements,
-
ouverture de la zone des E/S et affichage des entrées et sorties individuelles,
-
diagnostic sur les connexions d'équipements.
La zone des E/S présente les données de configuration de chaque entrée et sortie, et notamment :
-
le nom,
-
le type de données,
-
le décalage dans l'équipement,
-
le décalage dans la connexion,
-
l'adresse d'origine ou de destination des données d'E/S.
La zone des E/S est affichée uniquement lorsque la connexion d'E/S d'un équipement est sélectionnée dans la configuration de la fenêtre des équipements.
La Fenêtre de messages affiche une liste d'événements assortie d'une option de tri. Elle peut être configurée de façon à afficher ou masquer pour chaque élément :
-
la date et l'heure,
-
le niveau d'événement :
-
information,
-
avertissement,
-
erreur.
