Présentation
Utilisez la fenêtre des équipements de l'outil de configuration EtherNet/IP de Control Expert pour afficher et configurer les propriétés du module de communication EtherNet/IP et des autres équipements du réseau EtherNet/IP.
Pour configurer les propriétés, double-cliquez sur le nœud de la fenêtre des équipements associé aux propriétés à configurer.
Par exemple, pour configurer les propriétés de voie du module de communication EtherNet/IP, double-cliquez sur l'icône de voie  afin d'afficher la fenêtre Propriétés de voie. Lorsque la fenêtre apparaît, elle comporte deux onglets :
Cependant, la fenêtre Propriétés de voie peut comprendre deux onglets supplémentaires :
Affichage des valeurs des propriétés

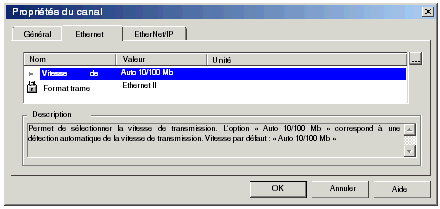

La plupart des fenêtres de propriétés affichent une description de la propriété sélectionnée. Sélectionnez une propriété dans la colonne Nom pour afficher une brève description dans la zone Description en bas de la fenêtre :
Types de propriétés
Les propriétés peuvent être lecture/écriture ou lecture seule, comme l'indique l'icône :
Icône
Propriété
Lecture seule. La valeur de cette propriété est verrouillée et ne peut pas être modifiée.
Lecture/écriture. Cette valeur peut être modifiée.
Modification des valeurs des propriétés
Pour modifier la valeur d'une propriété en lecture/écriture, procédez comme suit :
Etape
Action
1
Sélectionnez une propriété en lecture/écriture.
2
Il existe deux méthodes pour la modifier :
  • Double-cliquez sur le nom de la propriété.
  • Cliquez sur le bouton marqué de trois points (…) à droite de la barre d'en-tête de la liste, puis choisissez Propriétés dans le menu contextuel.
Une fenêtre apparaît (dans le cas présent, celle de la propriété Débit en bauds) qui permet de modifier la valeur du paramètre :
Remarque : vous pouvez modifier d'autres propriétés en saisissant une valeur comprise dans la plage indiquée.
3
Une fois les modifications effectuées, cliquez sur OK pour fermer la fenêtre Propriétés et enregistrer les modifications.
