Configuration des propriétés de voie : page Informations du module

Page Informations du module

Utilisez la page Informations du module de la fenêtre Propriétés de voie pour afficher les propriétés obtenues du module de communication EtherNet/IP. Dans cette page, vous pouvez :

récupérer des données du module de communication,
afficher les données de module récupérées par un groupe d'objets sélectionné, y compris les données relatives aux caractéristiques de module suivantes :
- Identité
- Gestionnaire de connexions
- Interface TCP/IP
- Liaison Ethernet
actualiser les données.

NOTE :

Cette page ne s'affiche que lorsque l'outil de configuration EtherNet/IP du logiciel Control Expert est exécuté en ligne. Pour travailler en ligne, sélectionnez Fichier → Mettre en ligne.
Les groupes d'objets ne s'affichent que lorsque vous travaillez en mode étendu. Pour travailler en mode étendu, sélectionnez Fichier → Préférences → Etendu.

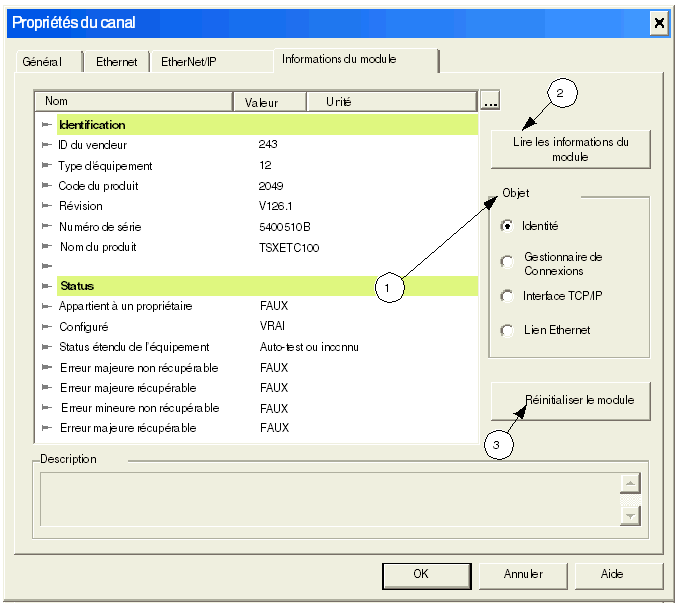

L'affichage des informations du module se déroule en trois temps :

NOTE : pour plus d'informations sur l'affichage des descriptions des propriétés et la modification des valeurs de propriétés, reportez-vous à la section Configuration des propriétés dans la fenêtre des équipements.

Etape 1	Sélectionnez un type de propriété dans la liste Objet : Identité Gestionnaire de connexions Interface TCP/IP Liaison Ethernet
Etape 2	Cliquez sur le bouton Lire les informations du module pour intégrer les données de propriétés.
Etape 3	Cliquez régulièrement sur le bouton Réinitialiser le module pour mettre à jour les données de propriété.

Propriétés et état de l'identité

Lorsque vous sélectionnez Identité, les informations ci-après apparaissent.

Propriété	Description
Identification
ID fabricant	243
Type d'équipement	12
Code produit	2
Révision	Numéro de révision de l'équipement.
Numéro de série	Numéro de série de l'équipement.
Nom du produit	TSX ETC 100
Statut
Appartient à un propriétaire	Un paramètre VRAI indique que l'équipement (ou un objet dans l'équipement) a un propriétaire. Le réglage de ce bit signifie que l'ensemble prédéfini de connexions maîtres/esclaves a été attribué à un maître.
Configuré	Un paramètre VRAI indique que l'application de l'équipement a été configurée pour exécuter une tâche qui diffère de son fonctionnement par défaut. Cela ne concerne pas la configuration des communications.
Etat étendu de l'équipement	Etat spécifique au fournisseur ou déjà défini.
Erreur majeure non récupérable	Un paramètre VRAI indique que l'équipement a détecté un problème interne qui a provoqué l'état Erreur majeure non récupérable.
Erreur majeure récupérable	Un paramètre VRAI indique que l'équipement a détecté un problème interne qui a provoqué l'état Erreur majeure récupérable.
Erreur mineure non récupérable	Un paramètre VRAI indique que l'équipement a détecté un problème interne considéré comme non récupérable. Ce problème n'entraîne pas le passage de l'équipement dans l'un des états d'erreur.
Erreur mineure récupérable	Un paramètre VRAI indique que l'équipement a détecté un problème interne considéré comme récupérable. Ce problème n'entraîne pas le passage de l'équipement dans l'un des états d'erreur.

Propriétés du Gestionnaire de Connexions

Lorsque vous sélectionnez Gestionnaire de Connexions, les informations ci-après apparaissent.

Propriété	Description
Nombre d'ouvertures
Requêtes d'ouverture	Nombre de requêtes de service Forward_Open reçues.
Rejets à cause du format	Nombre de requêtes de service Forward_Open refusées en raison d'un format incorrect.
Rejets à cause des ressources	Nombre de requêtes de service Forward_Open refusées en raison d'un manque de ressources.
Autres rejets	Nombre de requêtes de service Forward_Open refusées pour un autre motif qu'un format incorrect ou un manque de ressources.
Nombre de fermetures
Requêtes de fermeture	Nombre de requêtes de service Forward_Close reçues.
Rejets à cause du format	Nombre de requêtes de service Forward_Close refusées en raison d'un format incorrect.
Autres rejets	Nombre de requêtes de service Forward_Close refusées pour un autre motif qu'un format incorrect.
Autres compteurs
Timeouts de connexion	Nombre total de timeouts de connexion survenus dans des connexions contrôlées par ce gestionnaire de connexions.
Nombre de connexions	Nombre de connexions.

Propriétés de l'interface TCP/IP

Lorsque vous sélectionnez Interface TCP/IP, les informations ci-après apparaissent. Les propriétés ne s'appliquent pas toutes au module de communication.

Propriété	Description
Etat	Indique l'état de la configuration : 0 = non configuré, 1 = configuration valide provenant de BOOTP ou d'un stockage non volatile
Capacité de configuration	Client BOOTP Indique que l'équipement peut obtenir sa configuration réseau par BOOTP. Configuration réglable Indique que la configuration peut être réglée.
Configuration au démarrage	Détermine la manière dont l'équipement obtient sa configuration initiale au démarrage. Remarque : si l'équipement a déjà été configuré, il utilise les valeurs de configuration d'interface stockées.
Adresse IP	Adresse IP de l'équipement. L'adresse 0.0.0.0 indique qu'aucune adresse IP n'a été configurée.
Masque de réseau	Masque de réseau de l'équipement. L'adresse 0.0.0.0 indique qu'aucune adresse de masque de réseau n'a été configurée.
Adresse de passerelle	Adresse par défaut de la passerelle. L'adresse 0.0.0.0 indique qu'aucune adresse n'a été configurée pour la passerelle.
Adresse du serveur DNS principal	(sans objet)
Adresse du serveur DNS secondaire	(sans objet)
Nom de domaine	(sans objet)
Nom d'hôte	(sans objet)
Numéro de réseau Safety	(sans objet)
Valeur TTL	Valeur utilisée par l'équipement pour le champ Durée de vie de l'en-tête IP lors de l'envoi de paquets par le biais d'une adresse IP de multidiffusion.
Contrôle d'allocation d'adresses multicast	Ceci détermine la manière dont l'équipement alloue les adresses IP de multidiffusion. Si la valeur est : 0, les adresses de multidiffusion sont générées à l'aide de l'algorithme d'allocation par défaut, 1, les adresses de multidiffusion sont allouées en fonction des valeurs spécifiées dans les deux paramètres suivants.
Nombre d'adresses multicast allouées	Nombre d'adresses IP de multidiffusion allouées.
Première adresse IP multicast	Adresse de multidiffusion de départ à partir de laquelle l'allocation commence.

Propriétés de liaison Ethernet

Lorsque vous sélectionnez Liaison Ethernet, les informations ci-après apparaissent.

Propriété	Description
Général
Vitesse de l'interface	Vitesse actuelle de l'interface. Si la vitesse n'a pas été déterminée, la valeur 0 s'affiche.
Etat de la liaison	Indique si l'interface de communication Ethernet est connectée ou non à un réseau actif.
Mode duplex	Indique que le mode duplex est utilisé.
Statut de négociation	Indique l'état de l'autonégociation de la liaison. Si la valeur est : 0, l'autonégociation est en cours. 1, l'autonégociation et la détection de la vitesse ont échoué. Les valeurs de vitesse et de duplex par défaut sont utilisées. 2, l'autonégociation échoue, mais la vitesse est détectée. Passage par défaut en mode duplex. La valeur par défaut dépend du produit. Il est recommandé d'adopter la valeur semi-duplex par défaut. 3, la négociation de la vitesse et du mode duplex a réussi. 4, il n'y a aucune tentative d'autonégociation. La vitesse et le mode duplex ont été forcés.
Le paramétrage manuel nécessite une réinitialisation	Si la valeur est : 0, l'interface peut activer automatiquement les modifications apportées aux paramètres de liaison (autonégociation, mode duplex, vitesse de l'interface). 1, un service de réinitialisation doit être appliqué à l'objet Identité de l'équipement pour que les modifications soient appliquées.
Défaut matériel local	Anomalie matérielle survenue localement.
Adresse physique locale	Adresse de la couche MAC.
Entrée
Octets	Nombre d'octets reçus sur l'interface.
Paquets Ucast	Nombre de paquets monodiffusion de sous-réseau livrés à un protocole de couche supérieure.
Paquets NUcast	Nombre de paquets non monodiffusion livrés à un protocole de couche supérieure.
Paquets mis au rebut	Nombre de paquets entrants choisis pour être ignorés, même si aucune erreur empêchant leur livraison à un protocole de couche supérieure n'a été détectée.
Erreurs	Nombre de paquets entrants contenant des erreurs empêchant leur livraison à un protocole de couche supérieure.
Protocoles inconnus	Nombre de paquets reçus par l'interface et ignorés en raison d'un protocole inconnu ou incompatible.
Sortie
Octets	Nombre d'octets envoyés sur l'interface.
Paquets Ucast	Nombre total de paquets dont la transmission vers une adresse monodiffusion de sous-réseau a été demandée par des protocoles de couche supérieure.
Paquets NUcast	Nombre total de paquets dont la transmission vers une adresse non monodiffusion a été demandée par des protocoles de couche supérieure.
Paquets mis au rebut	Nombre de paquets sortants choisis pour être ignorés, même si aucune erreur empêchant leur transmission n'a été détectée.
Erreurs	Nombre de paquets sortants non transmis en raison d'erreurs.
Compteur d'erreurs
Erreurs d'alignement	Nombre de trames reçues sur cette interface dont la longueur ne correspond pas à un nombre entier d'octets et dont la vérification FCS n'a pas réussi.
Erreurs FCS	Nombre de trames reçues sur cette interface dont la longueur correspond à un nombre entier d'octets mais dont la vérification FCS n'a pas réussi.
Collisions simples	Nombre de trames transmises sur cette interface dont la transmission est empêchée par une collision unique.
Collisions multiples	Nombre de trames transmises sur cette interface dont la transmission est empêchée par plusieurs collisions.
Erreurs de test SQE	Nombre de fois où un message d'erreur de test SQE a été généré.
Transmissions différées	Nombre de trames dont la première tentative de transmission a été reportée sur cette interface car le support était occupé.
Collisions tardives	Nombre de fois où une collision a été détectée au-delà de 512 temps bits dans la transmission d'un paquet.
Collisions excessives	Nombre de trames dont la transmission sur cette interface a échoué en raison de collisions excessives.
Erreur de transmission MAC	Nombre de trames dont la transmission sur cette interface a échoué en raison d'une erreur interne de transmission de la sous-couche MAC.
Erreur Carrier Sense	Nombre de fois où la condition d'écoute de porteuse a été perdue ou n'a jamais été affirmée lors d'une tentative de transmission de trame sur cette interface.
Trames trop longues	Nombre de trames reçues sur cette interface dépassant la taille maximale autorisée.
Erreur de réception MAC	Nombre de trames dont la réception sur cette interface a échoué en raison d'une erreur interne de réception de la sous-couche MAC.
