Page EtherNet/IP

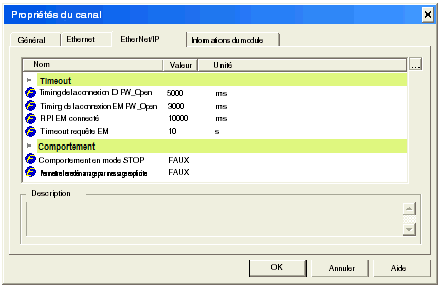

Utilisez la page EtherNet/IP de la fenêtre Propriétés du canal pour configurer :
NOTE : cette page n'apparaît que lorsque vous utilisez le mode avancé. Les propriétés du mode avancé sont indiquées par l'icône .
Pour activer le mode avancé, choisissez : Fichier → Préférences → Mode avancé.
NOTE : consultez la rubriqueConfiguration des propriétés dans la fenêtre des équipements pour en savoir plus sur l’affichage des descriptions de propriétés et l’édition des valeurs de propriétés.
Configuration des propriétés EtherNet/IP
Remarque : seule une personne ayant l'expérience du développement de réseaux EtherNet/IP est habilitée à modifier les propriétés en lecture-écriture.
Nom
Description
Timeout
Timing de la connexion IO FW_Open
Délai pendant lequel le module EtherNet/IP attend que la transaction de messagerie E/S Forward_Open ouvre une connexion de messagerie implicite. Par défaut = 5 000 ms
Timing de la connexion EM FW_Open
Délai pendant lequel le module EtherNet/IP attend que la transaction de messagerie E/S Forward_Open ouvre une connexion de messagerie explicite. Par défaut = 3 000 ms
RPI EM connecté
Valeur utilisée pour définir l'intervalle de paquet de demande (RPI) T->O (cible->source) et O->T (source->cible) pour toutes les connexions de messagerie explicite. Cette valeur est utilisée pour calculer la durée de vie d'une connexion. Par défaut = 10 000 ms
Timeout requête EM
Délai pendant lequel le module EtherNet/IP attend entre une demande et la réponse d'un message explicite. Par défaut =10 s
Sortie
Comportement en mode STOP
Etat du module EtherNet/IP lorsque l'application de l'UC passe à l'état STOP :
  • VRAI indique que le module passe à l'état STOP (les connexions implicites sont fermées).
  • FAUX indique que le module passe à l'état IDLE (les connexions implicites ne sont pas fermées).
    Par défaut = FAUX
Permettre le redémarrage par message explicite
Comportement du module EtherNet/IP — en tant que scrutateur d'E/S — lorsqu'il reçoit une demande de service de réinitialisation :
  • VRAI indique que le module se réinitialise.
  • FAUX indique que le module ignore la demande de service de réinitialisation et continue ses opérations sans interruption.
    Par défaut = FAUX
