Ajout du module sur un réseau Ethernet

Déclaration du module

Pour déclarer un module Ethernet :

Etape	Action	Résultat
1	Ouvrez l'éditeur de configuration matérielle.
2	Double-cliquez sur l'emplacement vide dans lequel vous souhaitez placer le module.	La fenêtre Nouvel équipement apparaît.
3	Développez (+) la famille Communication.
4	Cliquez avec le bouton gauche de la souris sur le module Ethernet souhaité dans la liste des familles de modules Communication.
5	Appuyez sur OK.	Le module s'affiche dans le rack (voir la remarque).

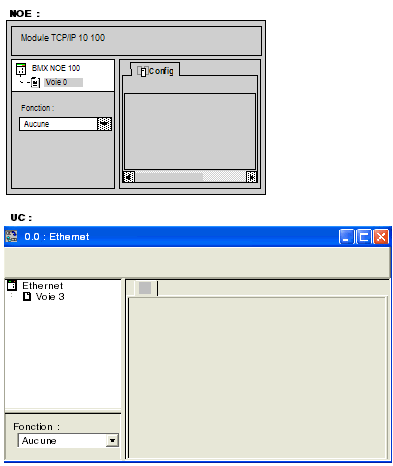

Remarque : dans le cas où vous utiliseriez des solutions Ethernet intégrées aux processeurs, la voie de communication Ethernet est automatiquement déclarée lors du choix du processeur : Modules BMX NOE 01x0 : voie 0 Port Ethernet BMX P34 20x0 : voie 3

NOTE : vous pouvez également procéder par glisser-déplacer pour ajouter un module à un réseau Ethernet.

Association du module au réseau

Pour associer le réseau Ethernet logique au module que vous venez de déclarer :

Etape	Action
1	Ouvrez l'éditeur de configuration matérielle.
2	Double-cliquez sur le module.

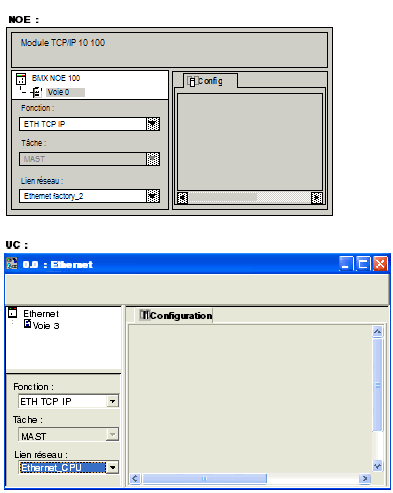

3	Dans le menu Fonction, faites défiler la liste pour sélectionner le réseau à associer au module. Puis, dans le menu Lien réseau, faites défiler la liste jusqu'au réseau logique que vous souhaitez associer à la voie Ethernet du module.
4	Confirmez votre choix, puis fermez la fenêtre. Le réseau logique Ethernet factory_2 est associé au module Ethernet BMX NOE 0100. Vous trouverez l'adresse du module dans la fenêtre de configuration du réseau logique. L'icône associée au réseau logique change et indique des liaisons avec un automate.
