Configuration du Modicon M340 avec Control Expert
|
|
|
Traduction de la notice originale
|
|
Configuration du Modicon M340 avec Control Expert
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Ouvrez le logiciel Control Expert à partir du menu Démarrer.
Remarque : le nom de votre logiciel Control Expert (Control Expert M, Control Expert L, Control Expert XL, etc.) peut varier.
|
|
2
|
Dans le menu Fichier, sélectionnez Nouveau... pour créer un projet.
|
|
3
|

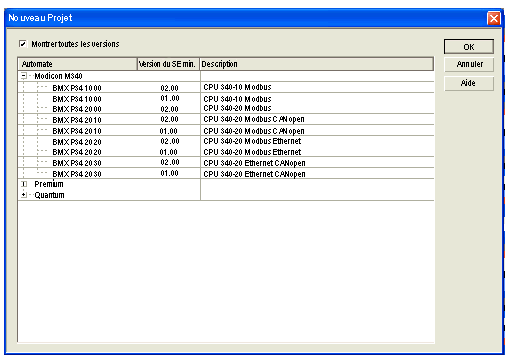

Dans l’écran Nouveau projet, développez le nœud Modicon M340 pour sélectionner le processeur installé :
 |
|
4
|

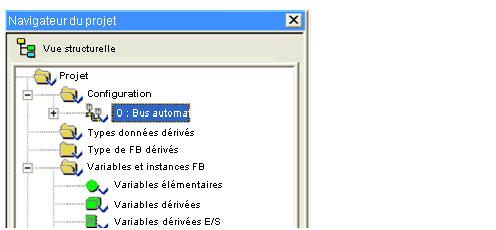

Dans l’écran Navigateur de projet, cliquez deux fois sur Projet → Configuration → Bus automate pour accéder à la configuration du rack local :
 |
|
5
|

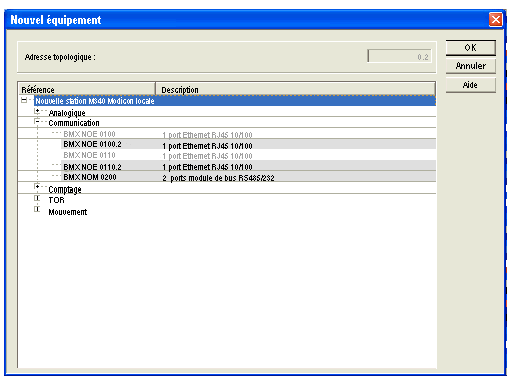

Cliquez deux fois sur chaque emplacement pour afficher le catalogue matériel. Choisissez les références de module appropriées. Faites glisser les références de la liste du catalogue ou cliquez deux fois dessus pour insérer les modules dans le rack local :
 |
|
6
|

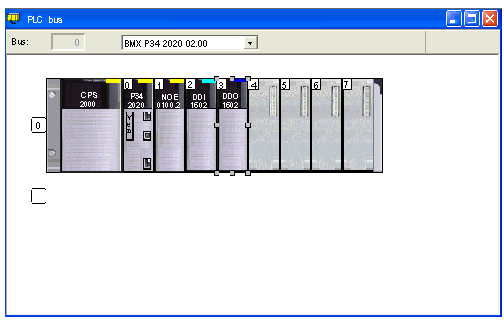

Cet exemple d'assemblage de rack achevé présente le BMX P34 2020 à l'adresse rack 0 et le BMX NOE 0100 à l'adresse 1 :
 |
