Méthode de configuration d'un réseau Ethernet
|
|
|
Traduction de la notice originale
|
|
Méthode de configuration d'un réseau Ethernet
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans le navigateur de projet, cliquez avec le bouton droit sur le sous-répertoire Réseau du répertoire Communication et sélectionnez l'option Nouveau réseau. L'écran Ajouter réseau s'affiche :
 |
|
2
|
Sélectionnez Ethernet dans la zone Liste des réseaux disponibles et sélectionnez un nom significatif pour votre sélection :
 Remarque : si vous le souhaitez, vous pouvez ajouter un commentaire en cliquant sur l'onglet Commentaire.
|
|
3
|
Cliquez sur OK. Le réseau logique est créé. Le nouveau réseau Ethernet s'affiche dans le navigateur de projet :
 Remarque : comme vous pouvez le constater, une petite icône indique que le réseau logique n'est pas associé à un automate.
|
|
Etape
|
Action
|
|---|---|
|
1
|
Ouvrez le navigateur de projet afin d'afficher les réseaux logiques de votre application :
 |
|
2
|

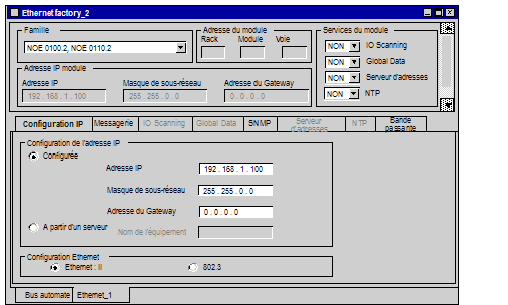

Cliquez avec le bouton droit de la souris sur le réseau logique Ethernet à configurer et sélectionnez Ouvrir. L'écran de configuration Ethernet s'affiche.
 |
|
3
|
Faites défiler la liste pour sélectionner la Famille de votre réseau :
 |
