1

Configurez l'onglet I/O Scanning.

Cette étape est requise pour les modules BMX NOE 01x0.

2

Accédez à l'écran de configuration du module.

3

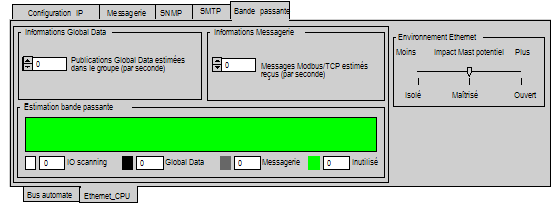

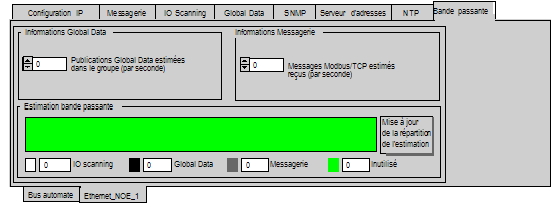

Sélectionnez l'onglet Bande passante.

Reportez-vous à l'illustration ci-après.

4

Sélectionnez la zone Environnement Ethernet pour les UC BMX P34 20x0.

Ces paramètres ne sont pas disponibles (ni visibles) pour les modules BMX NOE 01x0.

5

Saisissez l'estimation pour la zone Informations Global Data.

Il s'agit d'une estimation du nombre de périodes de publication. La valeur saisie doit correspondre à la valeur moyenne estimée de la fréquence de publication des stations situées dans un groupe de distribution (stations locales et distantes).

6

Saisissez l'estimation pour la zone Informations Messagerie.

Il s'agit d'une estimation du nombre de transactions par seconde.

7

Si la charge du module est trop importante, le message suivant apparaît : «Le nombre maximum de messages pour le réseau Ethernet étendu ne doit pas dépasser 2 000 ».
