Les modules BMX NOE 01x0 utilisent l'onglet Serveur d'adresses pour configurer la table de correspondance entre les ou le nom () et les adresses IP du module si ce dernier est configuré comme un serveur .
La gestion des adresses s'effectue sur un serveur d'adresses IP dédié. Pour éviter d'avoir à gérer individuellement l'adresse IP de chaque équipement, /DHCP fournit automatiquement des paramètres IP aux équipements. Le serveur d'adresses utilise DHCP (une extension de BOOTP) pour affecter automatiquement des paramètres de configuration IP aux équipements.
Cette fonction est utile lors du remplacement d'un équipement distant défaillant (un module Momentum, par exemple).
Onglet Serveur d'adresses
La procédure suivante indique comment accéder à la page Serveur d'adresses depuis la page d'index :
|
Etape
|
Action
|
|
1
|
|
|
2
|

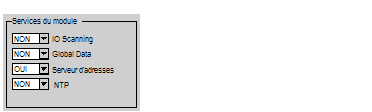

Dans le champ Services du module, sélectionnez Oui dans le menu Serveur d'adresses.
|
|
3
|

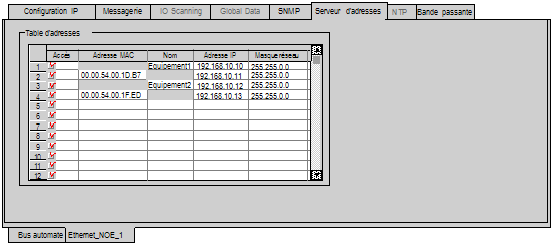

Sélectionnez l'onglet Serveur d'adresses. (Reportez-vous à l'illustration ci-dessous.)
|
Configuration du serveur d'adresses
L'onglet Serveur d'adresses comporte une seule zone, la Table d'adresses. Cette table :
-
répertorie, en fonction de leur adresse MAC ou de leur nom (16 caractères ASCII), les stations distantes qui nécessitent le serveur pour démarrer,
-
établit une correspondance entre l'adresse MAC ou le nom et l' de la station distante, le masque de sous-réseau et la passerelle.
Pour configurer le serveur d'adresses, renseignez les champs de la table pour chaque équipement nécessitant le module comme serveur DHCP :
-
Adresse MAC ou Nom
-
Adresse IP
-
Masque réseau
