VW3 CAN TAP2
(Traduction du document original anglais)
A propos de nous
Présentation
Le boîtier de dérivation (TAP) VW3 CAN TAP2 permet de connecter deux équipements tels que ATV31, ATV71, Lexium05 en reliant le câble de dérivation aux deux connecteurs S1 et S2. Il permet en outre de connecter un outil Modbus sur le connecteur S3.
Câblage
Les signaux CAN (CAN_H, CAN_L et CAN_GND) des câbles entrants et sortants et les deux connecteurs RJ45 (S1, S2) sont interconnectés à l'intérieur du boîtier. De même, le blindage du connecteur est connecté au blindage du câble. La connexion à la borne PE (terre) doit utiliser le câble vert/jaune.
Commutateur de terminaison de ligne
Un commutateur de terminaison de ligne est fourni pour commuter une résistance de terminaison intégrée.

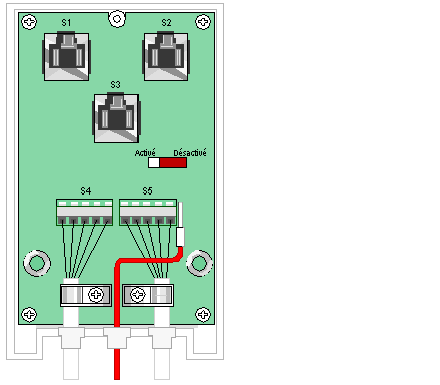

Vue du boîtier de dérivation VW3 CAN TAP2 avec commutateur de terminaison de ligne

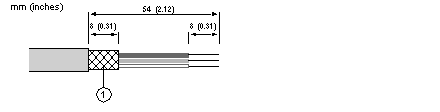

Modèle de préparation du câble
1
blindage
Affectation des broches

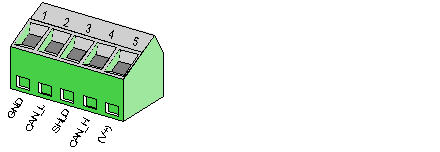

Le schéma ci-après présente un connecteur S4/S5.
ATTENTION
FONCTIONNEMENT INATTENDU DU RESEAU CANopen
Le signal V+ (fil rouge) doit être utilisé uniquement pour la distribution de l'alimentation. Le câblage doit être conforme aux combinaisons décrites dans le tableau ci-après.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Le tableau ci-après présente l'affectation des broches ainsi que la couleur du fil.
Broche
Signal
Couleur du fil
Description
1
GND
noir
terre
2
CAN_L
bleu
ligne de bus CAN_L
3
SHLD
(blindage de câble nu)
blindage facultatif
4
CAN_H
blanc
ligne de bus CAN_H
5
(V+)
rouge
alimentation positive facultative
