TSX CAN TDM4
(Traduction du document original anglais)
A propos de nous
Présentation
Le boîtier de dérivation (TAP) TSX CAN TDM4 permet de connecter 4 équipements en reliant le câble de dérivation aux quatre fiches SUB-D 9.
Câblage

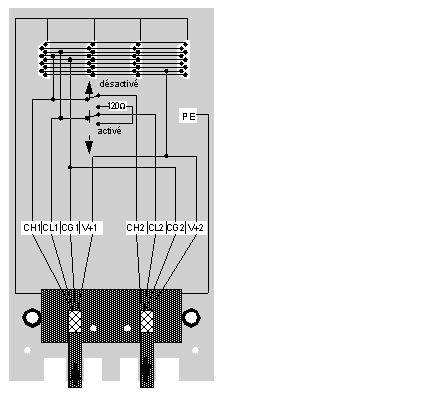

Les signaux CAN (CAN_H, CAN_L, CAN_GND, et CAN_V+) des câbles entrants et sortants et les quatre connecteurs SUB-D 9 sont interconnectés à l'intérieur du boîtier. De même, le blindage du connecteur est connecté au blindage du câble. La connexion à la borne PE (terre) doit utiliser le câble vert/jaune.
Fixation
Le boîtier de dérivation TSX CAN TDM4 TAP peut être vissé sur une platine ou encliqueté sur un rail DIN.
Mise à la terre
Outre la mise à la terre par le rail DIN, le boîtier de dérivation TSX CAN TDM4 peut être mis à la terre via la borne marquée PE dans le boîtier en utilisant un câble court (section de 2,5 mm2 (AWG13) ou plus).
Commutateur de terminaison de ligne
Un commutateur de terminaison de ligne est fourni pour commuter une résistance de terminaison intégrée. Si le commutateur de terminaison de ligne est désactivé, les signaux CAN_H et CAN_L du câble sortant sont déconnectés.

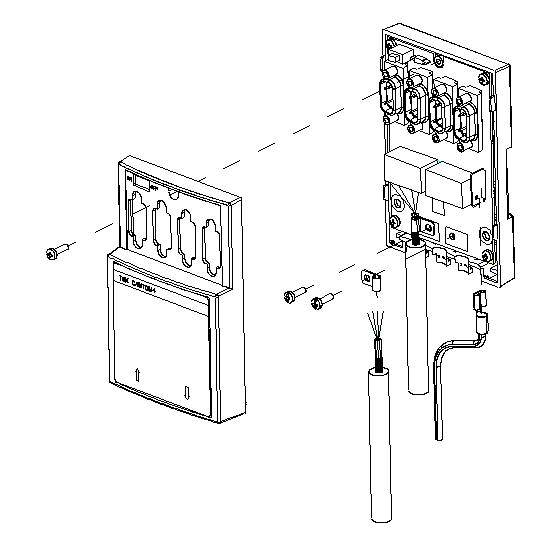

Vue du boîtier de dérivation TSX CAN TDM4 avec commutateur de terminaison de ligne
Modèle de préparation du câble
Câblage
ATTENTION
FONCTIONNEMENT INATTENDU DU RESEAU CANopen
Le signal CAN_V+ (fil rouge) doit être utilisé uniquement pour la distribution de l'alimentation. Le câblage doit être conforme aux combinaisons décrites dans le tableau ci-après.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Le tableau suivant présente le câblage des fils sur le bornier en fonction du signal :
Signal
Bornier 1
Bornier 2
Couleur du fil
CAN_H
CH1
CH2
blanc
CAN_L
CL1
CL2
bleu
CAN_GND
CG1
CG2
noir
CAN_V+
V+1
V+2
rouge
