L'équipement TCSCTN023F13M03 offre une connexion en Y pour les connecteurs RJ45, permettant ainsi le chaînage du câble CAN.

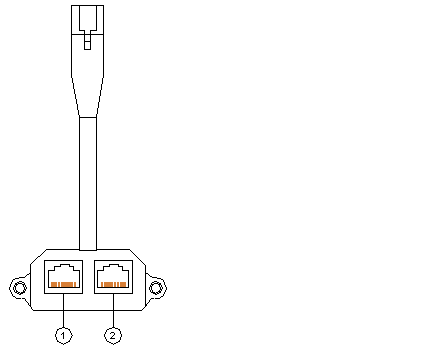

La figure ci-après représente la vue mécanique du connecteur de chaînage :
1
connecteur entrant
2
connecteur sortant
Même si la longueur de câble visible de ce connecteur est 0,30 m (0,98 ft), vous devez prendre en compte une longueur absolue de 0,60 m (1,97 ft) lorsque vous calculez la longueur maximale du câble, en raison de son câblage électrique (voir la figure ci-après).

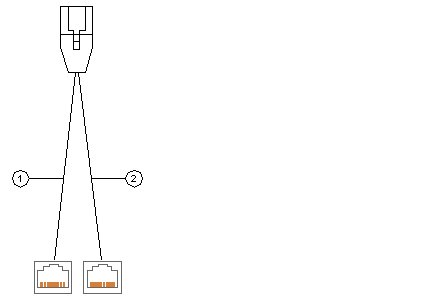

La figure ci-après représente le câblage électrique du connecteur de chaînage :
1
CAN_H, CAN_L, CAN_GND
2
CAN_H, CAN_L, CAN_GND
