 ATTENTION |
|
FONCTIONNEMENT INATTENDU DU RESEAU CANopen
Le signal CAN_V+ (fil rouge) doit être utilisé uniquement pour la distribution de l'alimentation. Le câblage doit être conforme aux combinaisons décrites dans le tableau ci-après.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
|
|
Broche
|
Signal
|
Marquage de couleur du connecteur
|
Couleur du fil
|
Résistance de terminaison
|
|---|---|---|---|---|
|
1
|
CAN_GND
|
noir
|
noir
|
placer une résistance 120 Ω 0,25 W 5 % entre CAN_H et CAN_L s'il s'agit de l'extrémité physique du câble principal
|
|
2
|
CAN_L
|
bleu
|
bleu
|
|
|
3
|
CAN_Shield
|
nu
|
fil de continuité de cuivre étamé
|
|
|
4
|
CAN_H
|
blanc
|
blanc
|
|
|
5
|
CAN_V+
|
rouge
|
bleu
|
|

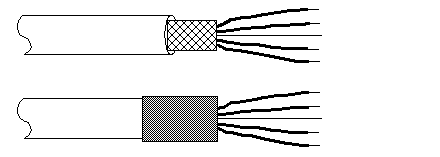

Etape
|
Action
|
|---|---|
|
1
|
Dénudez la gaine à partir de la fin du câble.
|
|
2
|
Retirez le blindage tressé en cuivre, en conservant le fil de continuité.
|
|
3
|
Enveloppez l'extrémité du câble avec de la gaine thermorétractable.
|
