Connecteur de câble IP67 M12
(Traduction du document original anglais)
A propos de nous
Types de connecteurs
Schneider Electric fournit deux types de connecteurs IP67 M12 :
mâle
FTX CN 12M5
femelle
FTX CN 12F5
Chaînage
Ces connecteurs permettant de connecter uniquement un câble, le chaînage de ce dernier est assuré par l'équipement. Celui-ci fournit des ports spécifiques pour le câble entrant et sortant.
Le câble entrant est connecté au port BUS IN de l'équipement.
Le câble sortant est connecté au port BUS OUT de l'équipement.
Illustration

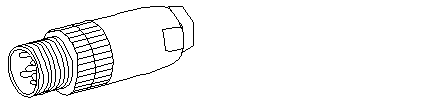

Le schéma ci-après présente un connecteur de câble IP67 M12.
Connecteur BUS IN
Le schéma ci-après présente le connecteur BUS IN mâle M12 5 broches.
Connecteur BUS OUT
Le schéma ci-après présente le connecteur BUS OUT femelle M12 5 broches.
Affectation des broches
ATTENTION
FONCTIONNEMENT INATTENDU DU RESEAU CANopen
Le signal CAN_V+ (fil rouge) doit être utilisé uniquement pour la distribution de l'alimentation. Le câblage doit être conforme aux combinaisons décrites dans le tableau ci-après.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Le tableau ci-après présente les affectations des broches des connecteurs BUS IN et BUS OUT.
Broche
Signal
Description
1
(CAN_SHLD)
blindage CAN facultatif
2
(CAN_V+)
alimentation positive facultative
3
CAN_GND
0 V
4
CAN_H
ligne de bus CAN_H
5
CAN_L
ligne de bus CAN_L
