Connecteurs de câble SUB-D 9

Types de connecteurs

Schneider Electric fournit les types de connecteurs de câble SUB-D 9 suivants :

Connecteur de câble de Schneider Electric	Caractéristiques
TSXCANKCDF90T	Câble 90 °
TSXCANKCDF180T	Câble 180 °
TSXCANKCDF90TP	Conducteur 90 ° connecteur mâle disponible pour connexion temporaire d'un outil de diagnostic

Fonctions communes

Les types de connecteurs mentionnés ci-dessus présentent les fonctions communes suivantes :

connexion d'un ou deux câbles sur les bornes à vis (borne de câblage),
interconnexion du blindage des deux câbles et du boîtier métallique du connecteur,
résistance de terminaison intégrée, commutable avec un commutateur marche/arrêt.

Fonction de chaînage

Les connecteurs de câble peuvent être utilisés pour le chaînage de câbles entre des équipements CANopen :

Si...	Alors...
l'équipement est en début ou en fin de réseau	le câble est connecté au bornier 1 (câble entrant) et le commutateur de terminaison de ligne est en position ON.
l'équipement est au milieu du bus	deux câbles sont interconnectés dans le connecteur et le commutateur de terminaison de ligne est en position OFF.

Câblage

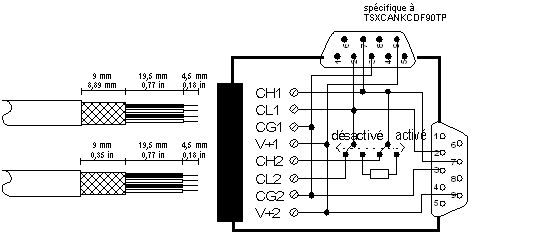

Le schéma ci-après présente le câblage pour les types TSXCANKCDF90T, TSXCANKCDF180T et TSXCANKCDF90TP.

TSXCANKCDF180T

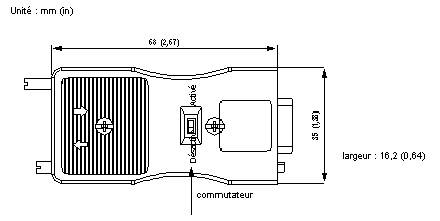

Le schéma ci-après présente le connecteur de câble TSXCANKCDF180T.

TSXCANKCDF90T / TSXCANKCDF90TP

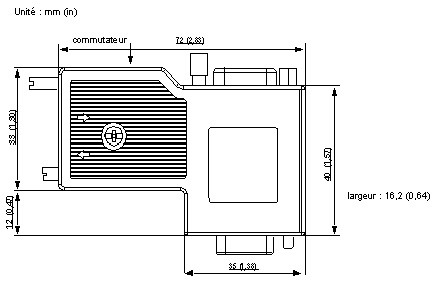

Le schéma ci-après présente les dimensions du connecteur de câble TSXCANKCDF90T / TSXCANKCDF90TP.

Raccordements

ATTENTION

FONCTIONNEMENT INATTENDU DU RESEAU CANopen

Le signal CAN_V+ (fil rouge) doit être utilisé uniquement pour la distribution de l'alimentation. Le câblage doit être conforme aux combinaisons décrites dans le tableau ci-après.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Lorsque vous utilisez un câble CANopen Schneider Electric standard (TSXCANCA•••, TSXCANCB••• or TSXCANCD•••), vous devez suivre les combinaisons de câblage (signal, couleur de fil) décrites dans le tableau ci-après.

Le tableau ci-après présente le câblage des fils sur le bornier en fonction du signal.

Signal	Bornier 1, câble entrant	Bornier 2, câble sortant	Couleur du fil
CAN_H	CH1	CH2	blanc
CAN_L	CL1	CL2	bleu
CAN_GND	CG1	CG2	noir
CAN_V+	V+1	V+2	rouge
