Réseau avec une alimentation externe
(Traduction du document original anglais)
A propos de nous
Caractéristiques élémentaires
La tension nominale de l'alimentation doit être de 24 V.
Le courant total utilisé par les équipements à partir d'une alimentation ne doit pas excéder 1 500 mA. Cette règle s'applique également à un équipement unique.
Sélection d'une alimentation
Le tableau ci-après décrit les caractéristiques requises d'une alimentation.
Norme
CEI61131-2:2003, TBTP ou TBTS
Tolérance initiale
24 V +/- 3 % ou supérieure (pas de tension en charge)
Régulation par rapport à la ligne
+/- 3 % max.
Régulation par rapport à la charge
+/- 3 % max.
Ondulation à la sortie
200 mV p-p max.
Capacité de charge
7 000 μF max.
Isolation
sortie isolée du CA et du fil de masse
Tension de sortie minimum
19,2 V en pleine charge
Limitation de courant
2 A
Il est recommandé d'utiliser des alimentations Schneider Electric de la gamme de produits Phaseo telles que ABL-7RE2402 ou ABL-7CEM24••.
Limitation de longueur des câbles
Selon la quantité de courant, une certaine chute de tension intervient sur le câble. Cette chute de tension (et par conséquent la longueur de câble) doit être limitée.

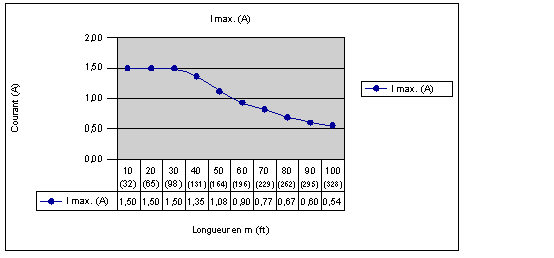

Le schéma ci-après présente les limites à respecter pour le câble recommandé (TSXCANCA••• / TSXCANCB••• / TSXCANCD•••).
