Limitations relatives aux câbles de dérivation
(Traduction du document original anglais)
A propos de nous
Présentation
Un câble de dérivation crée une réflexion du signal sur la caractéristique de ligne de transmission du câble principal. Pour minimiser les réflexions, limitez autant que possible la longueur des câbles de dérivation.
Longueur maximale de câble de dérivation
Respectez les valeurs du tableau ci-après.
Vitesse de transmission
Lmax
ΣLmax
Distance boîtier
ΣLGmax
1 Mbits/s
0,3 m (0,98 ft)
0,6 m (1,96 ft)
1,5 m (4,92 ft)
800 Kbits/s
3 m (9,84 ft)
6 m (19,68 ft)
3,6 m (11,81 ft)
15 m (49,21 ft)
500 Kbits/s
5 m (16,4 ft)
10 m (32,8 ft)
6 m (19,68 ft)
30 m (98,42 ft)
250 Kbits/s
5 m (16,4 ft)
10 m (32,8 ft)
6 m (19,68 ft)
60 m (196,84 ft)
125 Kbits/s
5 m (16,4 ft)
10 m (32,8 ft)
6 m (19,68 ft)
120 m (393,69 ft)
50 Kbits/s
60 m (196,84 ft)
120 m (393,69 ft)
72 m (236,21 ft)
300 m (984,24 ft)
20 Kbits/s
150 m (492,12 ft)
300 m (984,24 ft)
180 m (590,54 ft)
750 m (2 460,62 ft)
10 Kbits/s
300 m (984,24 ft)
600 m (1 968,49 ft)
360 m (1 181,09 ft)
1 500 m (4 921,24 ft)
Lmax est la longueur maximale d'un câble de dérivation.
ΣLmax est la valeur maximale de la somme de tous les câbles de dérivation sur le même boîtier de dérivation (TAP).
Distance boîtier est la distance minimale nécessaire entre deux boîtiers de dérivation. Elle peut être calculée pour chaque boîtier (doit être supérieure à 60 % de la plus grande des deux valeurs ΣLmax).
ΣLGmax est la valeur maximale de la somme de tous les câbles de dérivation sur le réseau.
Exemple de calcul

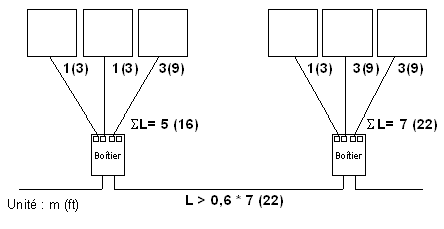

Le schéma ci-après fournit un exemple de calcul de distance de boîtier avec 2 boîtiers de dérivation et 6 équipements :
La distance de boîtier dans l'exemple ci-dessus est calculée comme suit :
Etape
Description
Résultat
1
Calcul de la somme des longueurs des câbles de dérivation pour chaque boîtier de dérivation.
5 m (16 ft) et 7 m (22 ft)
2
Sélection de la plus grande longueur.
7 m (22 ft)
3
Calcul de la longueur de câble minimale entre les deux boîtiers de dérivation.
60 % de 7 m (22 ft)
Respectez la distance boîtier, même si un équipement est intercalé.
