Diagnostic des voies de communication dans Control Expert

Présentation

Sélectionnez une voie de communication dans la zone Voie pour accéder à :

la page Configuration qui vous permet de :
- modifier le nom du module EtherNet/IP,
- modifier la taille des données d'entrée et de sortie et les paramètres d'emplacement,
- lancer l'outil de configuration EtherNet/IP de Control Expert.
Pour plus d’informations, consultez la description de la page Configuration.
la page Mise au point qui affiche les paramètres suivants du module de communication :
- Adresse MAC
- Adresse IP Paramètres
la page Défaut qui affiche les défauts détectés actifs de la voie de communication

Adresse MAC

Pour afficher l'adresse MAC du module de communication, procédez comme suit :

Etape	Action
1	Dans la zone Voie, sélectionnez la voie de communication. Les pages suivantes s'affichent : Configuration Mise au point Défaut

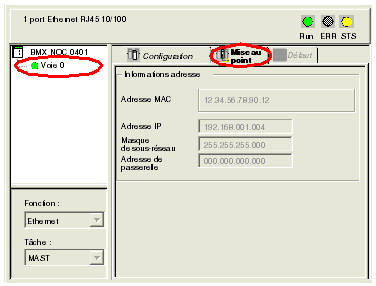

2	Pour afficher l'adresse MAC et les paramètres d'adresse IP du module de communication, cliquez sur la page Mise au point :

Défauts de voie détectés

Pour afficher les défauts actifs détectés sur la voie de communication, procédez comme suit :

Etape	Action
1	Dans la zone Voie, sélectionnez la voie de communication.

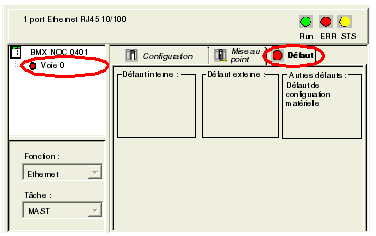

2	Pour afficher les défauts actifs détectés du module de communication, cliquez sur la page Défaut :

NOTE : Vous pouvez également accéder au bit d’erreur détectée de la voie (CH_ERROR) à l'aide de la Table d'animation de Control Expert pour afficher l’objet %Ir.m.ch.ERR.
