Diagnostic du module de communication dans Control Expert

Présentation

Utilisez la fenêtre Module Ethernet dans Control Expert pour établir un diagnostic du module de communication Ethernet BMX NOC 0401. Cette fenêtre vous donne accès à :

trois icônes qui indiquent l'état actuel des voyants sélectionnés ;
la page Présentation, où vous trouverez une description du module ;
la page Défaut qui affiche les défauts détectés actifs du module de communication ;
la page Objets d'E/S, dans laquelle vous pouvez consulter et gérer les objets d'E/S du module.

Icônes d'état du module

La fenêtre Module Ethernet contient trois icônes qui indiquent l'état actuel des voyants suivants :

Reportez-vous à la description des voyants pour savoir comment utiliser ces icônes.

Accès à la page des défauts détectés du module

Pour afficher les défauts actifs détectés sur le module de communication, procédez comme suit :

Etape	Action
1	Dans la zone Voie, sélectionnez la voie de communication. Les pages suivantes s'affichent : Présentation Anomalie Objets d'E/S

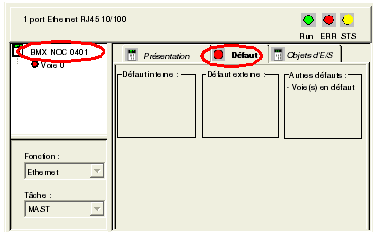

2	Pour afficher les défauts actifs détectés du module de communication, cliquez sur la page Défaut :

NOTE : Vous pouvez également accéder au bit d’erreur détectée du module à l'aide de la Table d'animation de Control Expert pour afficher l’objet %Ir.m.MOD.ERR.

Gestion des objets d'E/S

Utilisez la page Objets d'E/S pour afficher les objets d'E/S du module et gérer leur association à des variables.

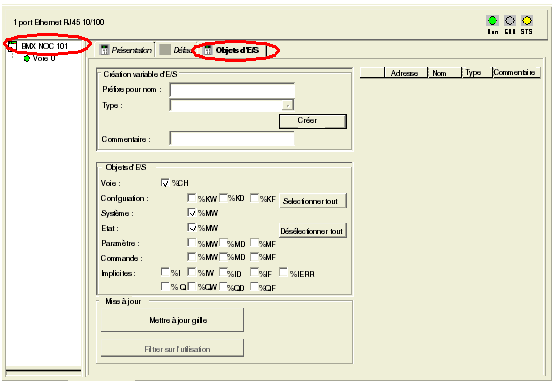

Ouvrez la page Objets d’E/S en sélectionnant l’onglet Objets d’E/S, lorsque le module de communication est sélectionné dans la zone Voie :

NOTE :

Le module de communication BMX NOC 0401 ne prend en charge que les objets d'E/S Voie, Système et Etat. Les bits ne sont pas tous utilisés.
Consultez l'aide en ligne de Control Expert pour savoir comment configurer la page Objets d’E/S.

Lecture des objets d'E/S

Utilisez un bloc fonction READ_STS dans Control Expert pour mettre à jour chacun des types de données suivants :

données du module,
données de la voie.

Mise à jour des données du module :

Pour afficher les informations du module, procédez comme suit :

Etape	Action

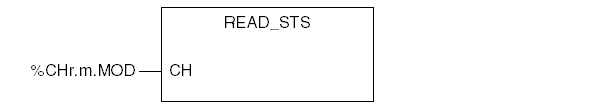

1	Configurez le bloc fonction READ_STS en procédant comme suit : Où :
	r = numéro du rack ou de la station
	m = numéro du module ou de l'emplacement
	MOD = constante désignant les données du module
2	Pour afficher les données mises à jour par le bloc fonction READ_STS, saisissez les adresses directes correspondantes dans la table d'animation Control Expert ou utilisez-les dans votre logique de programme :
	Objet	Description
	%Ir.m.MOD.ERR	Bit erreur détectée module %Ir.m.MOD.ERR est implicitement mis à jour en fonction de %Ir.m.0.ERR.
	%MWr.m.MOD.0	Etat de l'échange : Bit 0 : lecture de l'état du module en cours
	%MWr.m.MOD.1	Compte rendu d'échange : Bit 0 : erreur détectée lors de la lecture de l'état du module
	%MWr.m.MOD.2	Bit 0 : défaut interne détecté
		Bit 1 : défaut opérationnel détecté
		Bit 2 : inutilisé
		Bit 3 : auto-test
		Bit 4 : inutilisé
		Bit 5 : défaut de configuration détecté
		Bit 6 : module absent ou hors tension
		Bit 7 : inutilisé

Mise à jour des données de la voie :

Pour afficher les informations de la voie, procédez comme suit :

Etape	Action

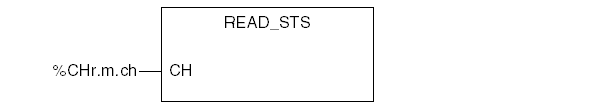

1	Configurez le bloc fonction READ_STS en procédant comme suit : Où :
	r = numéro du rack ou de la station
	m = numéro du module ou de l'emplacement
	ch = numéro de la voie (0 pour les transactions ETC)
2	Pour afficher les données mises à jour par le bloc fonction READ_STS, saisissez les adresses directes correspondantes dans la table d'animation Control Expert ou utilisez-les dans votre logique de programme :
	Objet	Description	Symbole standard
	%Ir.m.ch.ERR	Bit d'erreur de voie détectée	CH_ERROR
	%Ir.m.ch.0	Etat des services Ethernet :	—
		Bit 0 : Scrutateur EIP (0 = OK, 1 = NOK)	—
		Bit 1 : Adaptateur EIP (0 = OK, 1 = NOK)	—
		Bit 2 : Client EIP (0 = OK, 1 = NOK)	—
		Bit 3 : Serveur EIP (0 = OK, 1 = NOK)	—
		Bit 4 : Scrutateur Modbus (0 = OK, 1 = NOK)	—
		Bit 5 : Client Modbus TCP (0 = OK, 1 = NOK)	—
		Bit 6 : Serveur Modbus TCP (0 = OK, 1 = NOK)	—
		Bit 7 : Serveur FDR (0 = OK, 1 = NOK)	—
		Bit 8 : RSTP (0 = OK, 1 = NOK)	—
		Bits 9 à 15 : réservés	—
	%MWr.m.ch.0	Etat de l'échange :	EXCH_STS
		Bit 0 : lecture des mots d'état de la voie en cours	STS_IN_PROG
		Bit 1 : écriture de commande en cours	CMD_IN_PROG
	%MWr.m.ch.1	Compte rendu d'échange :	EXCH_RPT
		Bit 0 : erreur détectée lors de la lecture de l'état de la voie	STS_ERR
		Bit 1 : erreur détectée lors de l'écriture d'une commande sur la voie	CMD_ERR
2 (suite)	%MWr.m.ch.2	Etat de la voie standard (octet de poids faible) :	—
		Bits 0 à 3 : réservés (0)	—
		Bit 4 : défaut interne détecté	—
		Bit 5 : inutilisé (0)	—
		Bit 6 : défaut de communication X-bus détecté	—
		Bit 7 : défaut d'application détecté (défaut de configuration détecté)	—
		Octet de poids fort :	—
		Bits 0 à 7 : réservés (0)	—
	%MWr.m.ch.3	Etat global du port Ethernet :	ETH_PORT_STATUS
		Bit 0 : Erreur de configuration détectée	—
		Bit 1 : interface Ethernet désactivée	—
		Bit 2 : Adresse IP en double détectée	—
		Bit 3 : non-correspondance de configuration	—
		Bit 4 : réservé	—
		Bit 5 : module en cours d'acquisition d'une adresse IP	—
		Bits 6 à 15 : réservés	—
	%MWr.m.ch.4	Adresse IP (IP_ADDR) :	IP_ADDR
		En fonctionnement normal, le mot double %MDr.m.c.4 contient l'adresse IP configurée pour le module ou servie à celui-ci.	—
		Dans l'état absence de configuration, le mot double %MDr.m.c.4 contient l'adresse IP par défaut du module.	—
		Dans l'état Erreur de configuration détectée, le mot double %MDr.m.c.4 contient l'adresse IP par défaut du module.	—
		Lorsqu'une adresse IP en double est détectée, le mot double %MDr.m.c.4 contient l'adresse IP en double servie ou configurée.	—
		Lorsque le module est en attente d'une réponse BOOTP, le mot double %MDr.m.c.4 contient l'adresse IP 0.0.0.0.	—
