Accès aux outils de diagnostic de Control Expert
Traduction de la notice originale
A propos de nous
Présentation
Le logiciel Control Expert propose des outils de diagnostic qui affichent les informations suivantes :
Ces outils de diagnostic de Control Expert sont disponibles dans la fenêtre BMX NOC 0401 Propriétés de module, uniquement lorsque Control Expert fonctionne en mode connecté.
NOTE : Si le module et le logiciel sont déconnectés, utilisez l'écran de diagnostic du DTM maître dans Control Expert pour vérifier l'état des E/S.
Accès aux outils de diagnostic de Control Expert
Pour accéder aux outils de diagnostic du module de communication Ethernet, procédez comme suit :
Etape
Action
1

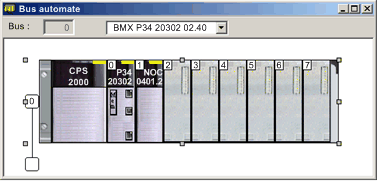

Ouvrez le diagramme de l'embase du projet Control Expert ci-dessous :
2
Procédez au choix comme suit :
  • double-cliquez sur le module de communication dans la fenêtre ci-dessus ; ou
  • cliquez avec le bouton droit sur le module de communication, puis choisissez Ouvrir le module dans le menu contextuel.

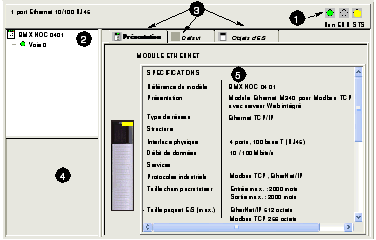

La fenêtre Module Ethernet s'ouvre :
3
Utilisez les fonctionnalités suivantes pour naviguer dans la fenêtre du module Ethernet :
1 Icônes d'état du module
Ces trois indicateurs affichent l'état du module en mode connecté.
2 Zone Voie
Sélectionnez un nœud pour afficher les paramètres :
  • du module de communication, ou
  • d'une voie de communication.
3 Onglets de page
Sélectionnez une page pour afficher les propriétés du module ou de la voie :
  • Pour le module de communication :
    • Présentation
    • Défaut
    • Objets d'E/S
  • Pour une voie de communication :
    • Configuration
    • Mise au point
    • Défaut
4 Paramètres généraux
Affichage des paramètres d'une voie de communication :
  • Fonction affiche la fonction de communication configurée et est en lecture seule.
  • Tâche affiche la tâche (MAST configurée) et est en lecture seule.
5 Paramètres de mode
Affiche les paramètres du mode que vous choisissez en ouvrant une page.
