Statistiques des ports
Traduction de la notice originale
A propos de nous
Introduction
Utilisez la page Statistiques des ports pour afficher les données suivantes sur le module de communication Ethernet BMX NOC 0401 :
Affichage des statistiques des ports

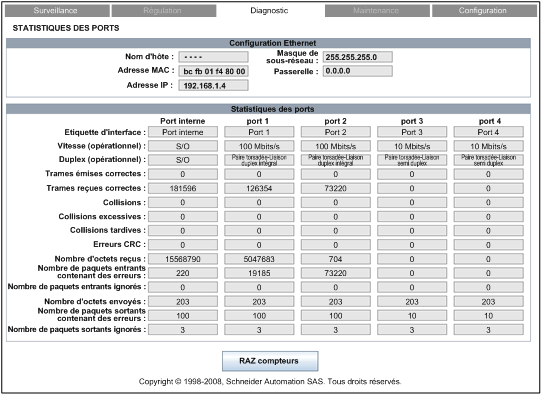

La page Statistiques des ports se présente comme suit :
Cliquez sur le bouton RAZ compteurs pour réinitialiser les statistiques de comptage de cette page sur 0.
Pour ouvrir cette page, procédez comme suit :
Etape
Action
1
Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic. La page Diagnostic s'affiche.
2
Dans la partie gauche de la page Diagnostics, sélectionnez Ethernet → Commutateur → Statistiques des ports.
3
Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP.
NOTE : le mot de passe par défaut est USER.
Description des statistiques des ports
La page Statistiques des ports affiche les paramètres suivants pour chaque port du module de communication :
Paramètre
Description
Données de configuration Ethernet :
Nom d'hôte
Nom attribué au module de communication.
Adresse MAC
Adresse MAC (Media Access Control) attribuée en usine et constituée de 6 valeurs d'octet hexadécimales.
Adresse IP
Adresse IP (Internet Protocol) attribuée au module de communication.
Masque de sous-réseau
Masque de sous-réseau attribué au module de communication.
Passerelle
Adresse IP de l'équipement distant, le cas échéant, qui joue le rôle de passerelle pour le module de communication.
Statistiques des ports :
Etiquette d'interface
Non initialisé ou Initialisé
Vitesse (opérationnel)
Débit en bauds : 0, 10, 100 Mbits/s
Duplex (opérationnel)
Paire torsadée/Liaison duplex intégral, paire torsadée/liaison semi duplex
Trames émises correctes :
Nombre de trames émises.
Trames reçues correctes :
Nombre de trames reçues.
Collisions :
Nombre de fois qu'une collision entre deux paquets émis correctement a été détectée sur la liaison.
Collisions excessives :
Nombre de fois où l'émetteur n'a pas réussi à transmettre une trame après 16 tentatives en raison de collisions répétées.
Erreurs CRC :
Nombre de fois où une erreur CRC (FCS) a été détectée sur une trame entrante.
Nombre d'octets reçus :
Nombre d'octets entrants reçus sur l'interface.
Nombre de paquets entrants contenant des erreurs :
Nombre de paquets entrants contenant des erreurs détectées (non inclus dans les paquets entrants ignorés).
Nombre de paquets entrants ignorés :
Nombre de paquets entrants reçus sur l'interface, mais ignorés.
Nombre d'octets envoyés :
Nombre d'octets sortants émis sur l'interface.
Nombre de paquets sortants contenant des erreurs :
Nombre de paquets sortants contenant des erreurs (non inclus dans les paquets sortants ignorés).
Nombre de paquets sortants ignorés :
Nombre de paquets sortants ignorés lors d'une tentative d'envoi.
