Configuration du balisage de paquets Ethernet QoS

Description

Le module de communication Ethernet peut être configuré pour effectuer le balisage de paquets Ethernet. Le module prend en charge la norme de qualité de service (QoS) de couche OSI 3, définie dans RFC-2475. Lorsque vous activez QoS, le module ajoute une balise DSCP (point de code des services différenciés) pour chaque paquet Ethernet qu'il transmet, indiquant ainsi la priorité de ce paquet.

Utilisez la page QoS pour :

spécifier la source des paramètres de priorité des paquets QoS, et ;
afficher ou modifier les valeurs de priorité DSCP QoS.

Le contenu de la page QoS dépend du module de communication Ethernet que vous avez sélectionné pour votre projet : BMX NOC 0401 ou BMX NOC 0401.2.

NOTE : les valeurs DSCP saisies dans la page QoS sont synchronisées avec les mêmes paramètres que l'onglet File d'attente QoS de la page Propriétés de voie → Commutateur. Les modifications apportées à une propriété commune dans l'une de ces pages se répercutent dans l'autre page.

La page QoS affiche les cinq types de trafic EtherNet/IP lorsque vous utilisez le mode Etendu ou deux types de trafic EtherNet/IP lorsque le mode Etendu est désélectionné :

Pour afficher la page QoS, procédez comme suit :

Etape	Description
1	Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'éditeur d'équipement. La page Services s'affiche.
2	Dans la page Services, définissez le champ Balisage QoS sur Activé, puis cliquez sur OK ou Appliquer. Le nœud QoS s'affiche dans l'arborescence de navigation.
3	Sélectionnez le nœud QoS dans l'arborescence de navigation.

NOTE : Pour plus d'informations sur la modification des propriétés, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Page QoS du module de communication Ethernet BMX NOC 0401.2

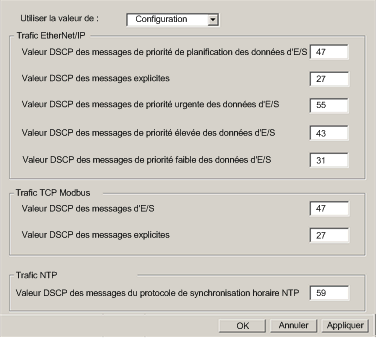

La page QoS suivante affiche les valeurs par défaut du module BMX NOC 0401.2 lorsqu'il fonctionne en mode Etendu :

Page QoS du module de communication Ethernet BMX NOC 0401

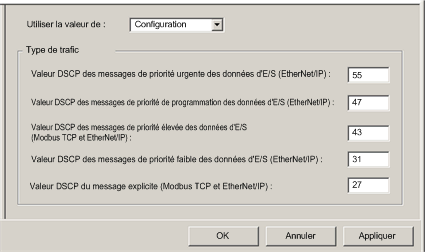

La page QoS suivante affiche les valeurs par défaut du module BMX NOC 0401 lorsqu'il fonctionne en mode Etendu :

Spécification de la source des paramètres QoS

Les cinq valeurs de priorité QoS peuvent être définies à partir de la mémoire flash du module de communication, ou dans cette page. Pour spécifier la source de configuration QoS, affectez au champ Utiliser la valeur de l'une des options suivantes :

Paramètre	Description
Configuration1	Le module de communication utilise les paramètres entrés dans la section Type de trafic de cette page.
Flash1	Le module de communication utilise les paramètres enregistrés dans la mémoire flash du module. Les champs de la section Type de trafic sont en lecture seule.
1. Schneider Electric recommande de définir les valeurs de QoS dans la configuration, et non en enregistrant les paramètres dans la mémoire flash. Les paramètres enregistrés dans la mémoire flash seront perdus si le module est remplacé.

NOTE : Vous pouvez également modifier les paramètres de configuration QoS en utilisant des messages explicites pour définir les attributs de l'objet QoS CIP.

Paramètres du type de trafic

Le balisage QoS permet de définir la priorité des flux de paquets Ethernet en fonction du type de trafic du flux concerné. Le module de communication reconnaît le type de trafic décrit ci-dessous. Lorsque le champ Utiliser la valeur de est défini sur Configuration, vous pouvez modifier les valeurs de priorité dans cette page. Chaque type de trafic peut avoir une valeur de priorité de 0 à 63.

Type de trafic	Par défaut
Valeur DSCP des messages de priorité de programmation des données d'E/S (EtherNet/IP)	43
Valeur DSCP du message explicite (Modbus TCP et EtherNet/IP)	27
Valeur DSCP des messages de priorité urgente des données d'E/S (EtherNet/IP)1	55
Valeur DSCP des messages de priorité élevée des données d'E/S (Modbus TCP et EtherNet/IP)1	43
Valeur DSCP des messages de priorité faible des données d'E/S (EtherNet/IP)1	31
Valeur DSCP des messages du protocole de synchronisation horaire NTP	59
1. ce champ ne s'affiche que lorsque le mode Etendu est activé.

Pour mettre en œuvre efficacement les paramètres QoS sur votre réseau Ethernet :

Utilisez les commutateurs de réseau qui prennent en charge le service QoS.
Appliquez de manière cohérente les valeurs DSCP aux équipements et aux commutateurs du réseau qui prennent en charge le protocole DSCP.
Vérifiez que les commutateurs appliquent un ensemble cohérent de règles pour le tri des balises DSCP, lors de l'émission et de la réception de paquets Ethernet.

NOTE : Les paramètres QoS pour les messages de priorité de programmation, élevée et faible, s'appliquent également aux messages de priorité d'entrée et de sortie pour un équipement distant. Vous pouvez configurer ces paramètres pour un équipement distant dans l'éditeur d'équipement en sélectionnant le nœud de connexion de l'équipement, puis en ouvrant la page Général de la connexion.
