Propriétés de voie - File d'attente QoS

Description

Le module de communication Ethernet BMX NOC 0401 peut être configuré pour trier les paquets qu'il reçoit en les plaçant dans l'une des 4 files d'attente, selon leur priorité (très élevée, élevée, faible, très faible), puis pour gérer chaque paquet selon son ordre de priorité.

Le module peut également être configuré de manière à ajouter une valeur DSCP (point de code des services différenciés) à chaque paquet qu'il émet, pour en indiquer la priorité relative.

Le processus de mise en file d'attente des paquets et de balisage DSCP permet au module de gérer le trafic des paquets Ethernet.

Utilisez l’onglet File d'attente QoS de la page Propriétés de voie → Commutateur pour affecter des valeurs DSCP (point de code des services différenciés) et hiérarchiser les priorités des paquets Ethernet selon leur type de message.

NOTE :

Les paramètres saisis dans cette page sont synchronisés avec les valeurs saisies dans la page Services → QoS. Les modifications apportées à une propriété commune dans l'une de ces pages se répercutent dans l'autre page.
Les paramètres de groupe Message explicite ne sont modifiables que lorsque Control Expert fonctionne en mode Etendu.
Assurez-vous que chaque commutateur de votre réseau adopte le même schéma de balisage DSCP, afin que la gestion du trafic des paquets soit cohérente dans l'ensemble du réseau.

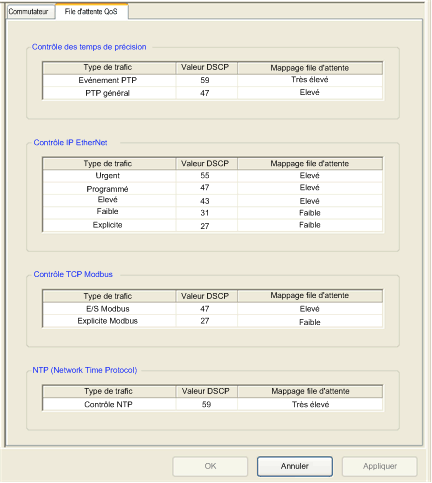

La page File d'attente QoS, qui affiche les paramètres par défaut, se présente comme suit :

Pour afficher cette page, sélectionnez le nœud Propriétés de voie → Commutateur dans l'arborescence de navigation à gauche de l'Editeur d'équipement, puis cliquez sur l'onglet File d'attente QoS.

NOTE : Pour plus d'informations sur la modification des propriétés, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Paramètres de mappage de file d'attente QoS

Les paramètres DSCP sont compris entre 0 et 63. La plage des paramètres de Mappage de file d'attente est décrite ci-après :

Groupe	Type de trafic	Paramètres disponibles de file d'attente du groupe
Contrôle des temps de précision	Evénement point-à-point	Très élevé Elevée
Contrôle des temps de précision	Point-à-point général	Elevée Faible Très faible
Contrôle IEtherNet IP1	Urgent	Elevée Faible Très faible
	Programmé
	Elevée
	Faible
	Explicite2
Contrôle Modbus TCP1	E/S Modbus	Elevée Faible Très faible
Contrôle Modbus TCP1	Explicite Modbus	Elevée Faible Très faible
NTP (Network Time Protocol)	Contrôle NTP	Très élevé Elevée Faible Très faible
1. Les modifications appropriées à ces propriétés sont synchronisées avec la page Services → QoS. 2. Modifiables uniquement en Mode Etendu.
