Description
Les ports Ethernet 3 et 4, situés à l'avant du module de communication BMX NOC 0401, prennent en charge le protocole RSTP (Rapid Spanning Tree Protocol). RSTP est un protocole OSI de niveau 2, défini par la norme IEEE 802.1D 2004, qui assure deux services nécessaires :
Un logiciel RSTP, exécuté simultanément sur tous les commutateurs du réseau, récupère auprès de chaque commutateur les informations qui lui permettent de créer une topologie de réseau logique hiérarchique. RSTP est un protocole souple, exploitable sur de nombreuses topologies physiques : anneau, maillage ou combinaison des deux.
Utilisez les pages RSTP → Général et RSTP → Avancé pour configurer le protocole RSTP sur le commutateur Ethernet intégré dans le module de communication.
NOTE : Le protocole RSTP ne peut être mis en œuvre que si tous les commutateurs réseau sont configurés pour le prendre en charge.
La page RSTP → Général se présente comme suit :

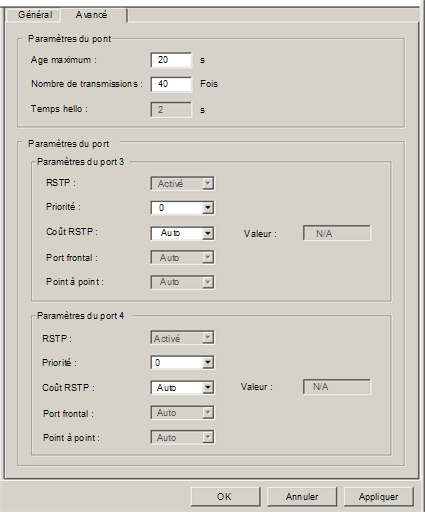

La page RSTP → Avancé se présente comme suit :
Pour afficher ces pages, procédez comme suit :
Étape
Description
1
Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'Editeur d'équipement. La page Services s'affiche.
2
Dans la page Services, définissez le champ RSTP sur Activé, puis cliquez sur OK ou sur Appliquer. Le nœud RSTP apparaît dans l'arborescence de navigation.
3
Sélectionnez le nœud RSTP dans l'arborescence de navigation, puis cliquez sur l'onglet Général ou Avancé pour afficher cette page.
NOTE : pour plus d'informations sur la modification des propriétés, reportez-vous à la rubrique Configuration des propriétés dans l'Editeur d'équipement.
Configuration des propriétés RSTP
Les propriétés suivantes peuvent être affichées et modifiées dans la page RSTP → Général :
Propriété
Description
Etat d'opération RSTP : Priorité de pont
Valeur bi-octale du commutateur, compris entre 0 et 65535, avec 32768 (point médian) comme valeur par défaut.
NOTE : les commutateurs réseau qui exécutent le logiciel RSTP échangent périodiquement des informations sur eux-mêmes à l'aide de paquets spéciaux nommés unités de données de protocole de pont (BPDU), qui agissent en tant que heartbeat. La valeur de priorité de pont est contenue dans le BPDU et établit la position relative du commutateur dans la hiérarchie RSTP.
Les propriétés suivantes peuvent être affichées et modifiées dans la page RSTP → Avancé :
Propriété
Description
Paramètres du pont :
Age maximum
Délai, compris entre 6 et 40 secondes, pendant lequel le commutateur attend le prochain message hello avant de modifier la topologie RSTP. Par défaut =40 s
Nombre de transmissions
Nombre maximum de BPDU, entre 1 et 40, que le commutateur peut transmettre par seconde. Par défaut = 40
Temps hello
(Lecture seule) Fréquence, définie sur 2 secondes, à laquelle le commutateur intégré envoie des BPDU de heartbeat.
Paramètres du port (Ces propriétés peuvent être configurées séparément pour les ports 3 et 4) :
RSTP
(Lecture seule) Cette propriété est définie sur Activé dans la page Services.
Priorité
Priorité affectée au port de commutateur (entier compris entre 0 et 240, par incréments de 16). Valeur par défaut = 0. Cette valeur est utilisée par le processus RSTP pour choisir entre deux ports du même commutateur et déterminer un :
  • port racine : port d'un commutateur non racine le plus proche du pont racine en termes de coût du chemin, ou
  • port désigné : port situé à l'extrémité d'un segment de réseau et emprunté par le trafic pour accéder au pont racine.
Coût RSTP
Méthode permettant de déterminer le coût RSTP du chemin jusqu'au commutateur intégré. Valeurs possibles :
  • Auto : le protocole RSTP affecte automatiquement une valeur au commutateur en utilisant l'algorithme RSTP.
  • Manuel : saisissez le coût RSTP, un entier compris entre 1 et 200000000, dans le champ Valeur.
Port frontal
(Lecture seule) Défini sur la valeur fixe Auto. Le processus RSTP détermine automatiquement si le port est un port frontal RSTP.
Point à point
(Lecture seule) Défini sur la valeur fixe Auto. Le processus RSTP détermine automatiquement si le port est un port point à point RSTP.
